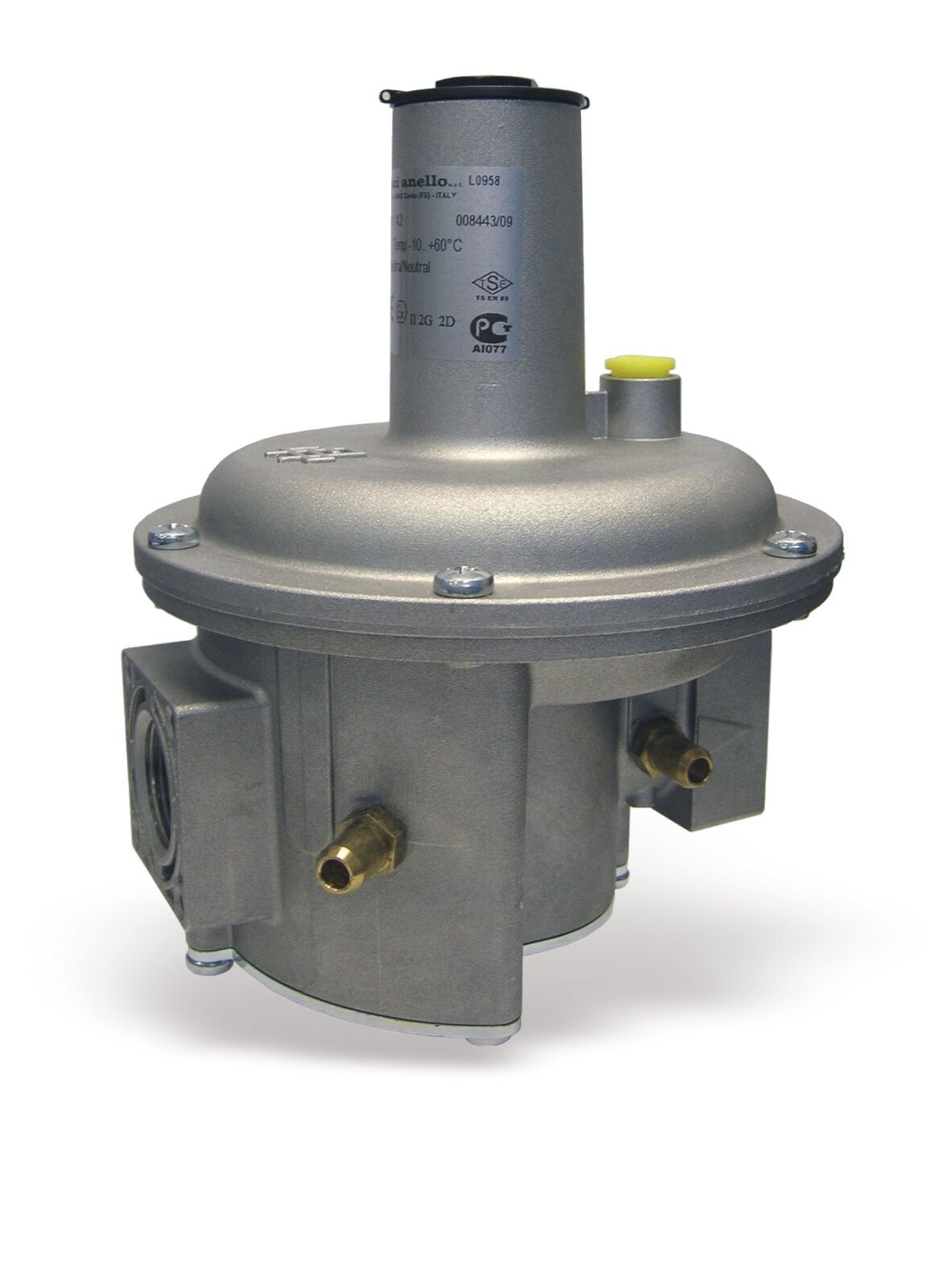

Регулятор давления газа FG1B
×
![]()
Регулятор давления газа FG1B
Регулятор давления газа FG1B
Описание
Регулятор давления газа предназначен для снижения и автоматического поддержания давления газа «после себя» на заданном значении, не зависимо от изменения входного давления и расхода газа. Регулятор оснащен регулирующей пружиной, позволяющей понизить давление на выходе, минимальное давление на выходе зависит от типа используемой пружины.
Регуляторы применяются в системах с автоматическими газовыми горелками, включая комбинированные, а также в системах промышленного газораспределения.
Комплект поставки
стандартная поставка с предохранительной мембраной, внутренняя импульсная трубка. Герметизирующая резиновая прокладка. Все модели снабжены штуцерами для замера давления на входе и выходе.
Технические характеристики
Артикулы
Модели
| МОДЕЛЬ | АРТИКУЛ | ОПИСАНИЕ | СОЕДИНЕНИЯ |
| FG1B15 | 009.0250.101 | С нейтральной пружиной 10-30 мбар | Rp ½" |
| FG1B20 | 009.0251.101 | С нейтральной пружиной 10-30 мбар | Rp ¾" |
| FG1B25 | 009.0252.101 | С нейтральной пружиной 10-30 мбар | Rp 1" |
| FG1B32 | 009.0253.101 | С нейтральной пружиной 10-25 мбар | Rp 1¼" |
| FG1B40 | 009.0254.101 | С нейтральной пружиной 14-25 мбар | Rp 1½" |
| FG1B50/40 | 009.0261.101 | С нейтральной пружиной 10-25 мбар | Rp 2" |
| FG1B50 | 009.0255.101 | С нейтральной пружиной 10-35 мбар | Rp 2" |
Опции и аксессуары
| МОДЕЛЬ | АРТИКУЛ | ОПИСАНИЕ | ЦВЕТ ПРУЖИНЫ |
| 504.0031.020 | 014.0505.001 | Пружина FG1B15 / 20 / 25, 10-30 мбар | нейтральная |
| 504.0032.020 | 014.0506.001 | Пружина FG1B15 / 20 / 25, 25-80 мбар | фиолетовая |
| 504.0033.020 | 014.0507.001 | Пружина FG1B15 / 20 / 25, 70-160 мбар | коричневая |
| 504.0034.020 | 014.0508.001 | Пружина FG1B15 / 20 / 25, 150-280 мбар | синяя |
| 504.0035.020 | 014.0509.001 | Пружина FG1B15 / 20 / 25, 270-450 мбар | белая |
| E812D / 504.0016.020 | 014.0221.001 | Пружина FG1B32 / 40 / 50/40, 10-25 мбар | нейтральная |
| E815D / 504.0017.020 | 014.0222.001 | Пружина FG1B32 / 40 / 50/40, 20-70 мбар | фиолетовая |
| E836D | 014.0223.001 | Пружина FG1B32 / 40 / 50/40, 65-130 мбар | коричневая |
| 504.0018.020 | 014.0225.001 | Пружина FG1B32 / 40 / 50/40, 120-250 мбар | белая |
| 504.0036.020 | 014.0520.001 | Пружина FG1B32 / 40 / 50/40, 240-360 мбар | черная |
| 504.0041.020 | 014.0523.001 | Пружина FG1B32 / 40 / 50/40, 350-450 мбар | оранжевая |
| E620 | 014.0231.001 | Пружина FG1B50, 10-35 мбар | нейтральная |
| E619D | 014.0232.001 | Пружина FG1B50, 30-80 мбар | фиолетовая |
| E631D | 014.0233.001 | Пружина FG1B50, 70-220 мбар | коричневая |
| E630 | 014.0234.001 | Пружина FG1B50, 210-450 мбар | синяя |
Запасные части
| МОДЕЛЬ | АРТИКУЛ | ОПИСАНИЕ | ДЛЯ РЕДУКТОРОВ |
| 3235 | 014.0500.001 | Фильтрующий элемент + прокладка крышки | FG1B15 / 20 / 25 |
| 3236 | 014.0501.001 | Фильтрующий элемент + прокладка крышки | FG1B32 / 40 / 50/40 |
| 3233 | 014.0153.001 | Фильтрующий элемент + прокладка крышки | FG1B50 |
| 3286 | 014.0502.001 | Рем. комплект (мембрана, фильтрующий элемент, ...) | FG1B15 / 20 / 25 |
| 3287 | 014.0503.001 | Рем. комплект (мембрана, фильтрующий элемент, ...) | FG1B32 / 40 / 50/40 |
| 3262 | 014.0190.002 | Рем. комплект (мембрана, фильтрующий элемент, ...) | FG1B50 |
| 1639 | 014.0006.001 | Ниппель замера давления газа | FG1B |
