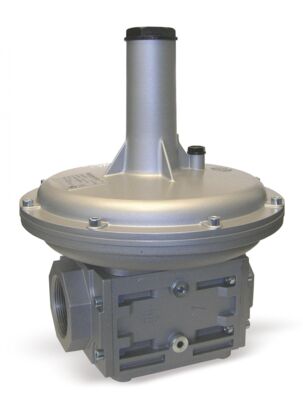

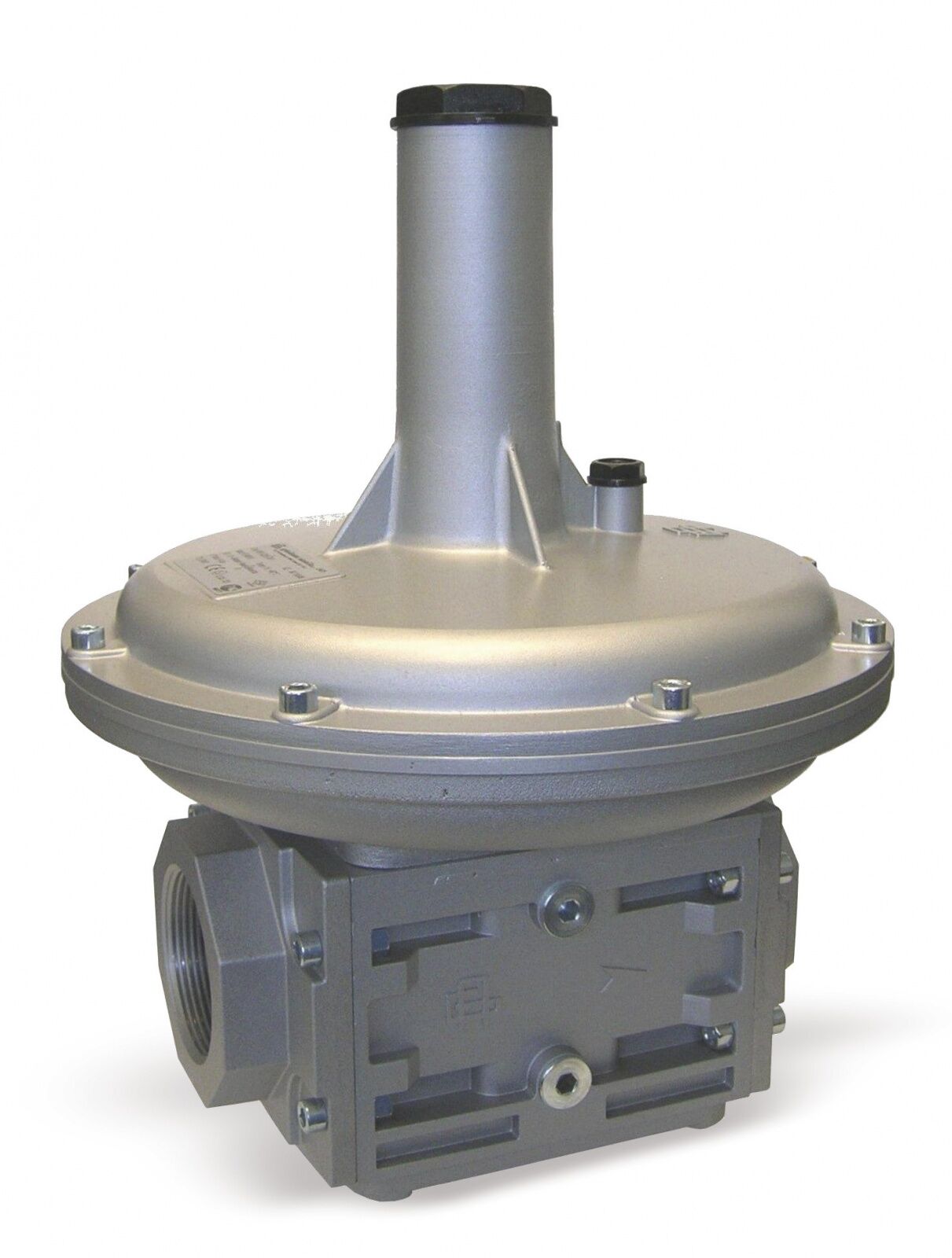

Регулятор давления газа ST4B
×
![]()
Регулятор давления газа ST4B
Регулятор давления газа ST4B
Описание
Регулятор давления газа предназначен для снижения и автоматического поддержания давления газа «после себя» на заданном значении, не зависимо от изменения входного давления и расхода газа. Регулятор оснащен регулирующей пружиной, позволяющей понизить давление на выходе, минимальное давление на выходе зависит от типа используемой пружины.
Регуляторы применяются в системах с автоматическими газовыми горелками, включая комбинированные, а также в системах промышленного газораспределения.
Комплект поставки
стандартная поставка с предохранительной мембраной, внутренняя импульсная трубка. Герметизирующая резиновая прокладка. Все модели снабжены штуцерами для замера давления на входе и выходе.
Технические характеристики
Артикулы
Модели
| МОДЕЛЬ | АРТИКУЛ | ОПИСАНИЕ | СОЕДИНЕНИЯ |
| ST4B20 | 009.0351.001 | С нейтральной пружиной 10-25 мбар | Rp ¾" |
| ST4B25 | 009.0352.001 | С нейтральной пружиной 10-25 мбар | Rp 1" |
| ST4B32 | 009.0353.001 | С нейтральной пружиной 10-25 мбар | Rp 1¼" |
| ST4B40 | 009.0354.001 | С нейтральной пружиной 10-25 мбар | Rp 1½" |
| ST4B50 | 009.0355.001 | С нейтральной пружиной 10-30 мбар | Rp 2" |
Опции и аксессуары
| МОДЕЛЬ | АРТИКУЛ | ОПИСАНИЕ | ЦВЕТ ПРУЖИНЫ |
| 504.0016.020 | 014.0221.001 | Пружина ST4B20 / 25 / 32 / 40, 10-25 мбар | нейтральная |
| 504.0017.020 | 014.0222.001 | Пружина ST4B20 / 25 / 32 / 40, 20-70 мбар | фиолетовая |
| E836D | 014.0223.001 | Пружина ST4B20 / 25 / 32 / 40, 65-120 мбар | коричневая |
| 504.0018.020 | 014.0225.001 | Пружина ST4B20 / 25 / 32 / 40, 110-230 мбар | белая |
| 504.0036.020 | 014.0520.001 | Пружина ST4B20 / 25 / 32 / 40, 220-340 мбар | черная |
| 504.0041.020 | 014.0523.001 | Пружина ST4B20 / 25 / 32 / 40, 330-450 мбар | оранжевая |
| E620 | 014.0231.001 | Пружина ST4B50, 10-30 мбар | нейтральная |
| E619D | 014.0232.001 | Пружина ST4B50, 25-70 мбар | фиолетовая |
| E631D | 014.0233.001 | Пружина ST4B50, 65-150 мбар | коричневая |
| 504.0038.020 | 014.0521.001 | Пружина ST4B50, 140-270 мбар | белая |
| 504.0039.020 | 014.0522.001 | Пружина ST4B50, 260-380 мбар | черная |
| 504.0043.020 | 014.0524.001 | Пружина ST4B50, 370-450 мбар | оранжевая |
Запасные части
| МОДЕЛЬ | АРТИКУЛ | ОПИСАНИЕ | ДЛЯ РЕДУКТОРОВ |
| 3500 | 014.0515.001 | Рем. комплект (мембрана, фильтрующий элемент, ...) | ST4B20 / 25 |
| 3501 | 014.0516.001 | Рем. комплект (мембрана, фильтрующий элемент, ...) | ST4B32 / 40 |
| 3502 | 014.0517.001 | Рем. комплект (мембрана, фильтрующий элемент, ...) | ST4B50 |
| 1639 | 014.0006.001 | Ниппель замера давления газа | ST4B |
