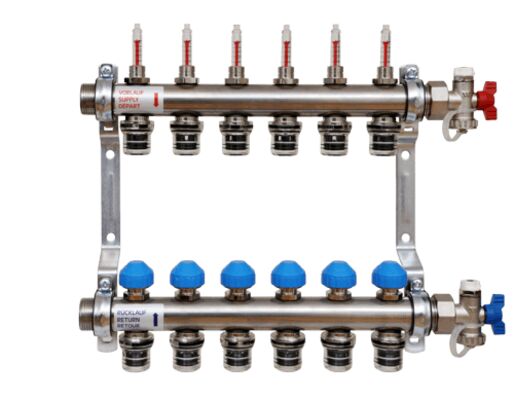

Колектор HKV PnG Med з роз'ємним з'єднанням і кінцевим комплектом
Описание
Колектор з нержавіючої сталі з круглими трубами відповідно до DIN EN 1264-4. Двосторонній плоский ущільнювальний 1" AG з'єднувач для розподільних приладів та вузла підмішування. Попередньо змонтовані роз'єми Push'n'Go на виходах для підключення труб PEX Ø 16 мм відповідно до DIN EN ISO 15875-2 або труб PERT (не підходять для підключення до алюмінієвих композитних труб). Відстань між осями виходів 50 мм. Готове до монтажу на настінному кронштейні, трубні хомути з шумоізоляцією відповідно до DIN 4109.
Подача (вгорі): перекривні витратоміри з дуже низьким падінням тиску. Індикатор витрати 0–4 л/хв.
Зворотний хід (внизу): регулюючі та запірні клапани з адаптацією M30 x 1,5. Запірний розмір 11,8 мм.
Комплект поставки: додається комплект кінцевих заглушок ES-SET Quattro 1"
Технічні характеристики
- Макс. робочий тиск: 6 бар
- Температура середовища: 5–55° C
- Підключення первинного контуру і комплекту кінцевих чашок: G 1" зовнішня різьба
- Підключення контурів опалення: труба PE-X Ø 16 мм відповідно до DIN EN ISO 15875-2 або труба PER-T
- Підключення приводу: M30 x 1,5 / замикання 11,8 мм / хід 2,5 мм
- Колектор: нержавіюча сталь 1.4301
Технічні характеристики
Артикули
| Тип | Контур опалення | Артикул |
| HKV 0-4 1" VA PnG Med 02 | для 2 контурів опалення | 10084905 |
| HKV 0-4 1" VA PnG Med 03 | для 3 контурів опалення | 10084906 |
| HKV 0-4 1« VA PnG Med 04 | для 4 контурів опалення | 10084907 |
| HKV 0-4 1» VA PnG Med 05 | для 5 контурів опалення | 10084908 |
| HKV 0-4 1" VA PnG Med 06 | для 6 контурів опалення | 10084909 |
| HKV 0-4 1« VA PnG Med 07 | для 7 контурів опалення | 10084910 |
| HKV 0-4 1» VA PnG Med 08 | для 8 контурів опалення | 10084911 |
| HKV 0-4 1" VA PnG Med 09 | для 9 контурів опалення | 10084912 |
| HKV 0-4 1« VA PnG Med 10 | для 10 контурів опалення | 10084913 |
| HKV 0-4 1» VA PnG Med 11 | для 11 контурів опалення | 10084914 |
| HKV 0-4 1" VA PnG Med 12 | для 12 контурів опалення | 10084915 |
- Макс. робочий тиск: 6 бар
- Температура середовища: 5-55° C
- Підключення первинного контуру і комплекту кінцевих чашок: G 1" зовнішня різьба
- Підключення контурів опалення: труба PE-X Ø 16 мм відповідно до DIN EN ISO 15875-2 або труба PER-T
- Підключення приводу: M30 x 1,5 / замикання 11,8 мм / хід 2,5 мм
- Колектор: нержавіюча сталь 1.4301
