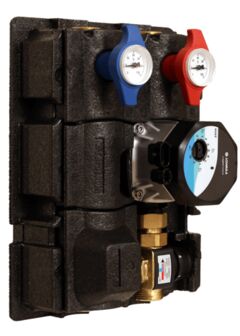

Pumpengruppe mit thermostatischem Mischventil FlowBox HKF20
×
![]()
Pumpengruppe mit thermostatischem Mischventil FlowBox HKF20
Pumpengruppe mit thermostatischem Mischventil FlowBox HKF20
Beschreibung

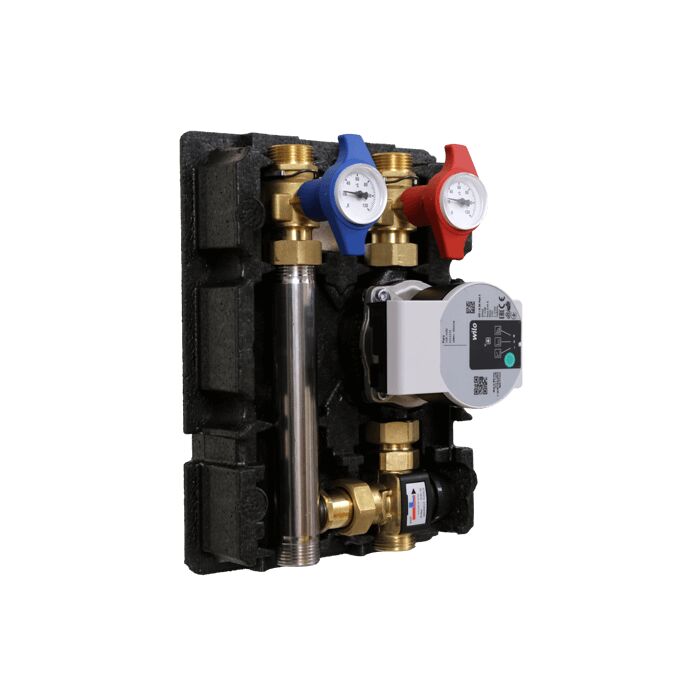

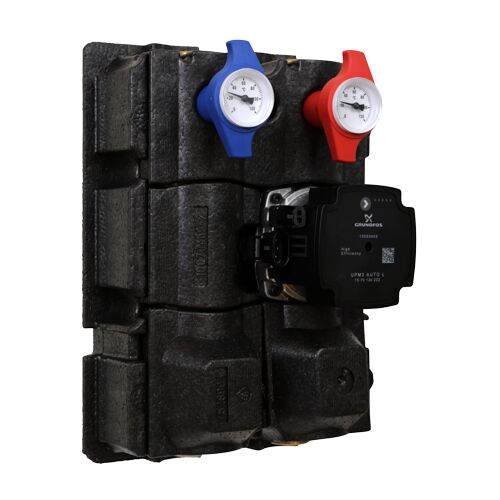

Kompakte Pumpen - Mischergruppe zur Festwertregelung der Vorlauftemperatur thermostatisch geregelt. Einstellbereich: 20 - 55 °C oder 30 - 70 °C. 3-teilige patentierte EPP - Isolierschale, Wärmedämmung nach GEG. Einfache Wandmontage mit nur einer Schraube. Verdeckte Kabelführung auf der Rückseite der Isolierschale. Inkl. Wandhalterung und Befestigung. 2 integrierte Temperaturfühleranschlüsse.

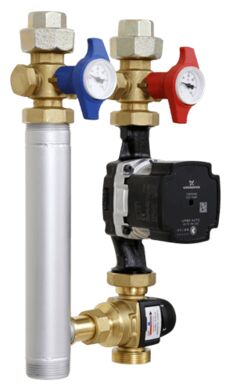

Vorlauf: Multifunktions-Absperrarmatur mit Schwerkraftbremse, Thermometer 0-120 °C, Umwälzpumpe 130 mm, thermostatischer 3-Wege-Mischer.
Rücklauf: Multifunktions-Absperrarmatur, Thermometer 0-120 °C, Rücklauf Rohr aus Edelstahl.
Vor- und Rücklauf der Pumpengruppen HKF20 können getauscht werden.
- Nennweite: DN20
- max. Betriebsdruck: 6 bar
- Betriebstemperatur:+2 - +90°C
- Einstellbereich: 20-55°C oder 30-70°C
- empfohlener Einsatzbereich (bei DT=20K, Dp=100mbar): max. 20 kW
- Anschlüsse: 1“AG flachdichtend
- Achsabstand: 90 mm
- Pumpenbaulänge: 130 mm
- Höhe ohne Isolierung: 293 mm
- Abmessungen mit Isolierung (B x H x T): 240 mm x 310 mm x 217 mm
- Wasser oder Wasser-Glykolgemische gemäß VDI 2035/ÖNORM H 5195
- Kugelhähne: Gehäuse, Spindel und Überwurfmutter aus Messing
- Rücklaufrohr: Edelstahl
Technische Daten
Ausführungen
| Typ | Einstellbereich | Ausführung | Artikel - Nr. |

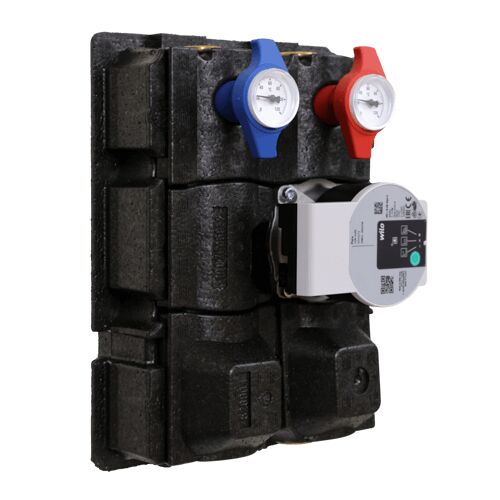

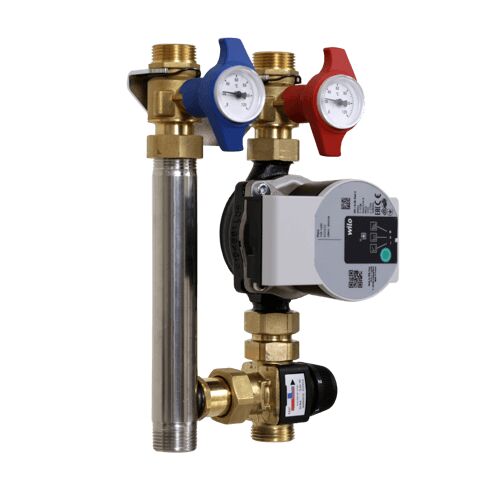

| HKF20 | 20 - 55 °C | Wilo Para SC15/6 | 10084591 |

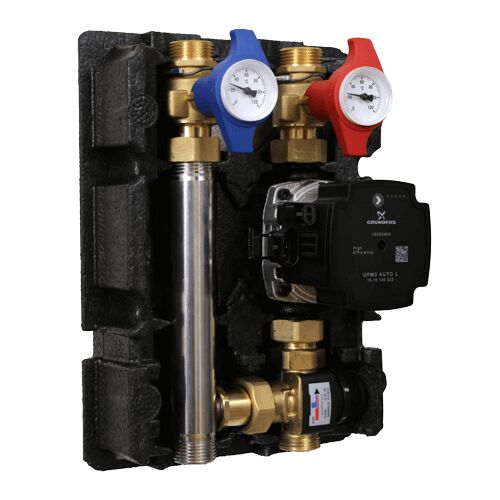

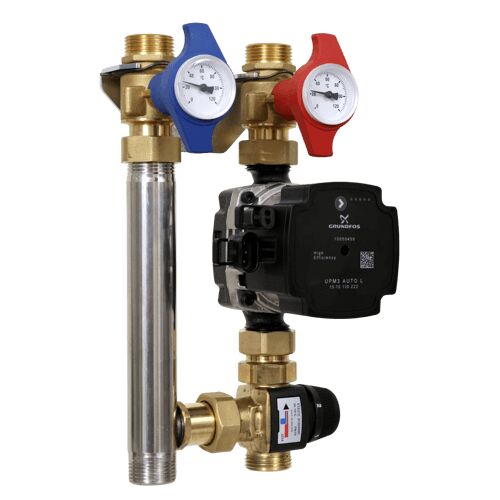

| HKF20 | 20 - 55 °C | Grundfos UPM3A/7 | 10084592 |

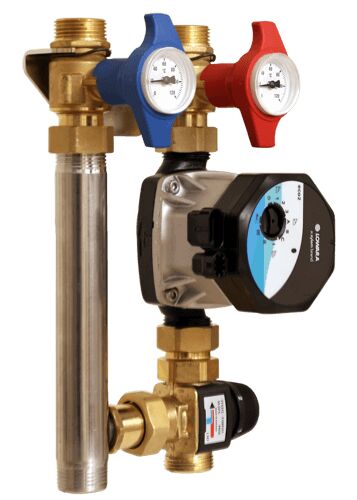

| HKF20 | 20 - 55 °C | Eco2/8 | 10087350 |
| HKF20 | 20 - 55 °C | ohne Pumpe | 10084593 |
| HKF20 | 30 - 70 °C | Wilo Para SC15/6 | 10084594 |
| HKF20 | 30 - 70 °C | Grundfos UPM3A/7 | 10084595 |
| HKF20 | 30 - 70 °C | Eco2/8 | 10087351 |
| HKF20 | 30 - 70 °C | ohne Pumpe | 10084596 |
