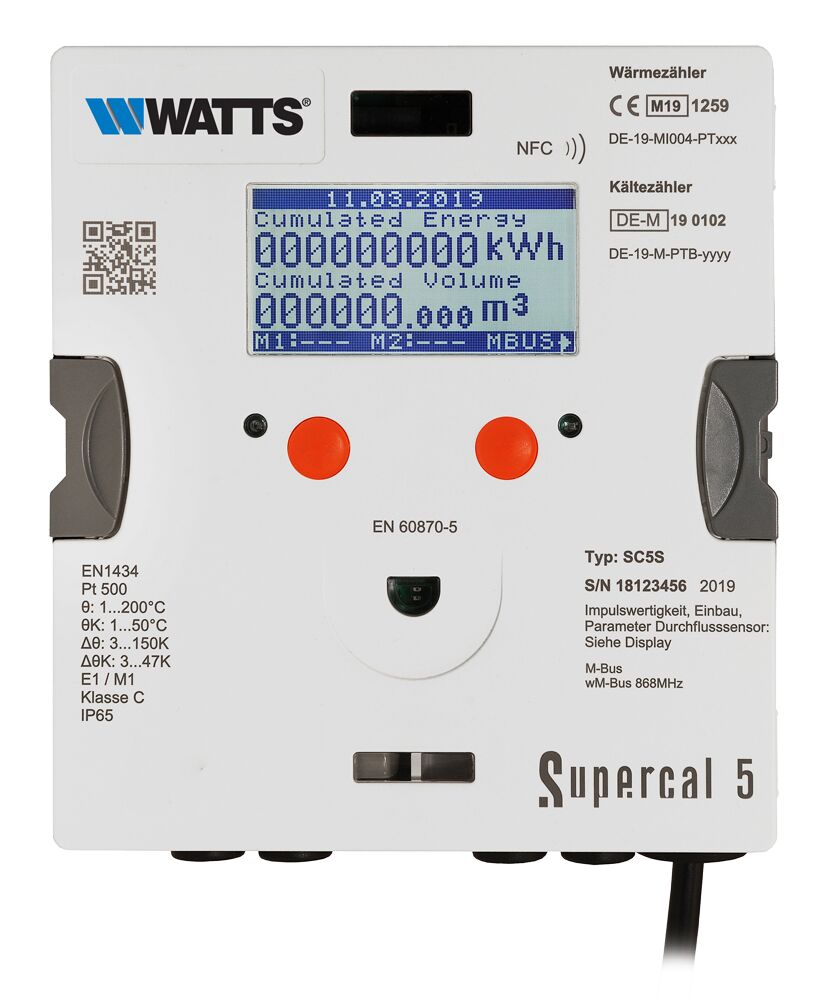

SUPERCAL 5
Descripción
La unidad de contabilización de la Serie Supercal 5 utiliza tecnologías multifuncionales y modulares y se integra fácilmente en el sistema o en una unidad de monitorización de nivel superior. Es adecuada para la medición de calefacción, refrigeración, caudal y la combinada de calefacción/refrigeración.
Unidad de contabilización multifuncional para la medición de la energía térmica en instalaciones de calefacción y refrigeración. Cuenta con:
- tecnología NFC para una configuración sencilla y fácil de usar con Superprog Android;
- pantalla de matriz iluminada (128x64);
- indicación del estado de la unidad mediante LED;
- alimentación por batería (vida útil: 12+1 años) o por red de 220VCA (otros tipos de
alimentación disponibles bajo pedido);
- gran memoria de almacenaje de datos;
- dos entradas por impulsos para los contadores adicionales (agua caliente y fría sanitaria);
- dos salidas digitales (energía y volumen) para la conexión directa con los sistemas de
almacenamiento centralizado de datos;
- interfaz nativa M-Bus conforme con la norma EN1434 o por radiofrecuencia (bidireccional,
433 Mhz 10mW) compatible con SUPERCOM 636, concentrador 646 y repetidor 656;
- bajo pedido, otros sistemas de transmisión (salidas analógicas 4-20mA, 0-10Vcc,
módulos relé, BACnet, ModBus, radio WM-BUS y LoRaWAN).
- grado de protección: IP65.
- Es compatible con las sondas Pt500 de las Series PS y TDA.
Es conforme con las Directivas MID 2014/32/UE y RED 2014/53/UE.
Características técnicas
Código de la pieza
| Código | Tipo de comunicación | Alimentación | l/impulsos |
| SC5I0100W-2.5 | M-Bus | Batería | 2,5 |
| SC5I0100W-10 | M-Bus | Batería | 10 |
| SC5I0100W-25 | M-Bus | Batería | 25 |
| SC5I0100W-100 | M-Bus | Batería | 100 |
| SC5I0100W-250 | M-Bus | Batería | 250 |
| SC5I0200W-1000 | M-Bus | Batería | 1000 |
| SC5I0200W-2.5 | M-Bus | 230Vac | 2,5 |
| SC5I0200W-10 | M-Bus | 230Vac | 10 |
| SC5I0200W-25 | M-Bus | 230Vac | 25 |
| SC5I0200W-100 | M-Bus | 230Vac | 100 |
| SC5I0200W-250 | M-Bus | 230Vac | 250 |
| SC5I0200W-1000 | M-Bus | 230Vac | 1000 |
| SC5IR100W-2.5 | Radio | Batería | 2,5 |
| SC5IR100W-10 | Radio | Batería | 10 |
| SC5IR100W-25 | Radio | Batería | 25 |
| SC5IR100W-100 | Radio | Batería | 1000 |
| SC5IR100W-250 | Radio | Batería | 250 |
| SC5IR100W-1000 | Radio | Batería | 100 |
| SC5IR200W-2.5 | Radio | 230Vac | 2,5 |
| SC5IR200W-10 | Radio | 230Vac | 10 |
| SC5IR200W-25 | Radio | 230Vac | 25 |
| SC5IR200W-100 | Radio | 230Vac | 100 |
| SC5IR200W-250 | Radio | 230Vac | 250 |
| SC5IR200W-1000 | Radio | 230Vac | 1000 |
