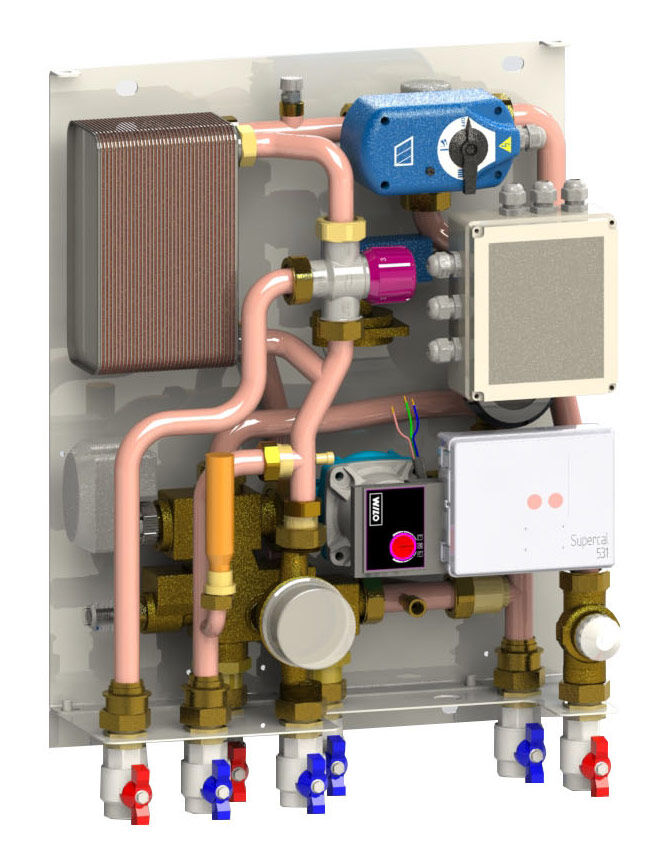

DOMOCAL COLGANTE con armazón abierto
Descripción
Módulo térmico multifuncional con interfaz hidráulica y térmica entre la producción centralizada de calor y el suministro con gestión independiente tanto de la calefacción (nivel de confort ambiental controlado mediante termostato de ambiente, no suministrado junto con el módulo) como del agua caliente sanitaria.
Módulo instalado en un armazón metálico que facilita su montaje colgante, sin panel de cierre. Cuenta con sistema de medición del calor directo (calor/frío), homologado por la MID, que cumple la función de termorregulación y contabilización para cada usuario fnal y electroválvula de tres vías con dispositivo electrónico digital (cero consumo en off-line térmico).
Se suministra con contador de energía con posibilidad de medición a distancia mediante protocolo M-Bus (conforme con norma EN1434) o radiofrecuencia (bidireccional, 433 Mhz 10mW). Se alimenta por batería o bien por red de 220VAC (opción a elegir en función de las exigencias de la instalación).
Dispone de salidas digitales (energía y volumen) para la conexión directa con los sistemas de almacenamiento centralizado de datos. Bajo pedido, puede disponer de otros sistemas de transmisión (salidas analógicas 4-20mA, 0-10Vcc, módulos relé, RS22).
La unidad cuenta con una válvula que cumple múltiples funciones: separador hidráulico,
equilibrado del flujo primario y, bajo pedido, regulación modulante de la temperatura de impulsión con mezcla entre el fluido primario de impulsión y de retorno de la instalación del usuario fnal.
Se encuentran disponibles incluso modelos con electrobomba, con intercambiador de calor
sobredimensionado, ideales para calderas de condensación para instalaciones de ACS que
requieren elevadas prestaciones y modelos para calderas tradicionales para instalaciones
estándares, además de modelos para telecalefacción.
Acoplamientos de 1" hembra para circuito primario, secundario y agua sanitaria.
Módulo de diseño compacto.
Características técnicas
Código de la pieza
| ARMAZÓN | BLOQUE DE CONTACTO | COMPLETO |
| DIMA-DKAA | DKF-TPMFM1 | DKA-TPMFM1 |
| DIMA-DKAB | DKF-TPMM1 | DKA-TPMM1 |
| DKF-TPFM1 | DKA-TPFM1 | |
| DKF-TPM1 | DKA-TPM1 | |
| DKF-TFM1 | DKA-TFM1 | |
| DKF-TM1 | DKA-TM1 | |
| DKF-TPMFM2 | DKA-TPMFM2 | |
| DKF-TPMM2 | DKA-TPMM2 | |
| DKF-TPFM2 | DKA-TPFM2 | |
| DKF-TPM2 | DKA-TPM2 | |
| DKF-TFM2 | DKA-TFM2 | |
| DKF-TM2 | DKA-TM2 | |
| DKF-TPMFR1 | DKA-TPMFR1 | |
| DKF-TPMR1 | DKA-TPMR1 | |
| DKF-TPFR1 | DKA-TPFR1 | |
| DKF-TPR1 | DKA-TPR1 | |
| DKF-TFR1 | DKA-TFR1 | |
| DKF-TR1 | DKA-TR1 | |
| DKF-TPMFR2 | DKA-TPMFR2 | |
| DKF-TPMR2 | DKA-TPMR2 | |
| DKF-TPFR2 | DKA-TPFR2 | |
| DKF-TPR2 | DKA-TPR2 | |
| DKF-TFR2 | DKA-TFR2 | |
| DKF-TR2 | DKA-TR2 | |
| DKF-CPMFM1 | DKA-CPMFM1 | |
| DKF-CPMM1 | DKA-CPMM1 | |
| DKF-CPFM1 | DKA-CPFM1 | |
| DKF-CPM1 | DKA-CPM1 | |
| DKF-CPMFM2 | DKA-CPMFM2 | |
| DKF-CPMM2 | DKA-CPMM2 | |
| DKF-CPFM2 | DKA-CPFM2 | |
| DKF-CPM2 | DKA-CPM2 | |
| DKF-CPMFR1 | DKA-CPMFR1 | |
| DKF-CPMR1 | DKA-CPMR1 | |
| DKF-CPFR1 | DKA-CPFR1 | |
| DKF-CPR1 | DKA-CPR1 | |
| DKF-CPMFR2 | DKA-CPMFR2 | |
| DKF-CPMR2 | DKA-CPMR2 | |
| DKF-CPFR2 | DKA-CPFR2 | |
| DKF-CPR2 | DKA-CPR2 |
