CA Disconnecteur CA 2096
Description

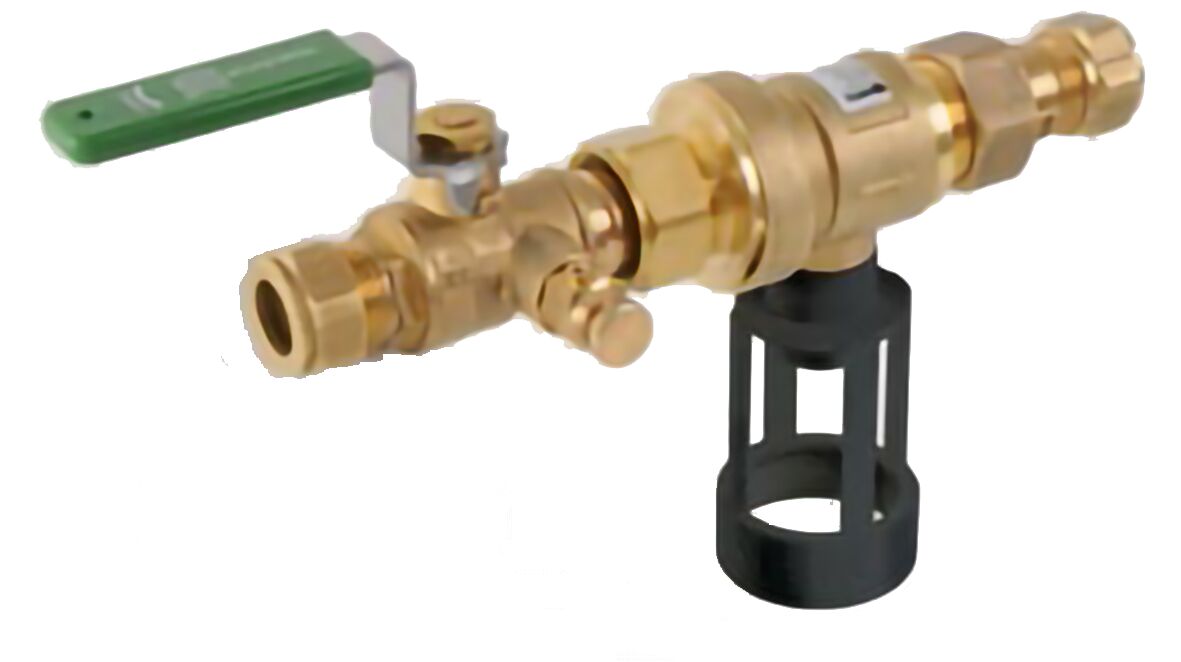

Le disconnecteur 2096 est une protection d'installation à moindres risques ou à risques intermitents servant à la protection contre les reflux de fluides (classe 3) susceptibles de présenter un certain danger pour la santé humaine par la présence de substances toxiques. Le disconnecteur CA 2096 est équipé d’un système de double clapet anti-retour avec soupape de décharge intermédiaire, d'une crépine, d'un purgeur et d'un robinet d'arrêt, et assure une protection tant contre la surpression aval que contre la dépression amont. Le CA 2096 a été spécialement conçu pour les petits raccordements au réseau de distribution d’eau.
Normalisation
Le disconnecteur CA 2096 a été développé conformément aux normes EN 1717 et EN 14367 (CAa).
Spécifications d'installation
Installez le disconnecteur CA 2096 conformément à la fiche technique 3.8.
Exigences relatives à l'installation
Le CA 2096 est posé horizontalement, et son évacuation est tournée vers le bas. Le disconnecteur CA 2096 ne doit jamais être immergé. Installez le CA 2096 en un lieu facile d'accès. L'entonnoir de décharge doit être raccordé à une conduite d'évacuation.
Contrôle
Conformément à la fiche technique 1.4G, le bon fonctionnement d'un disconnecteur CA doit être vérifié au moins une fois par an.
- Corps : laiton (DZR).
- Ressort : Inox.
- Joint : caoutchouc.
- Entonnoir : plastique.
- Diamètre nominal : DN15, DN20.
- Pression de service : PN10.
- Température nominale de service : 65 °C.
- Température de pic : 90 °C pendant 1h par jour.
- Diamètre intérieur entonnoir : Ø 40.
- Agréments : Kiwa, NF, ACS, Belgaqua.
Caractéristiques
Références
| Référence | Type | Raccordement | Poids (kg) | UE |
| 149B3783 | CA 2096 Unit (TBE-CA) 15 | Bicône 15mm | 0,85 | 1 |
| 149B3784 | CA 2096 Unit (TBE-CA) 22 | Bicône 22mm | 1,08 | 1 |
| 149B3781 | CA 2096 15 | 1/2" FF | 0,6 | 1 |
| 149B3782 | CA 2096 20 | 3/4" FF | 0,6 | 1 |
