EA Protection EA CC & EA CC 55.1
Description

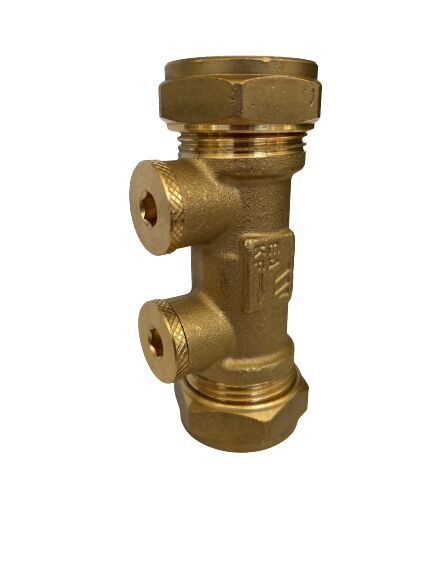

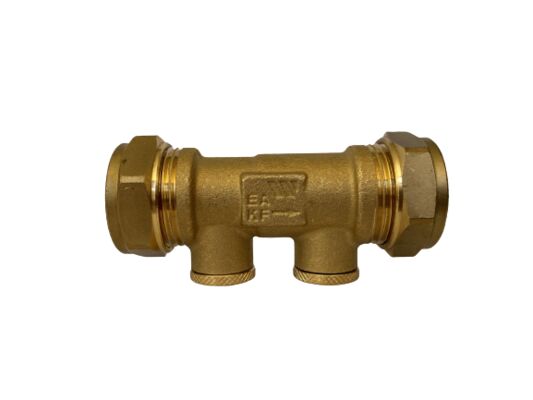

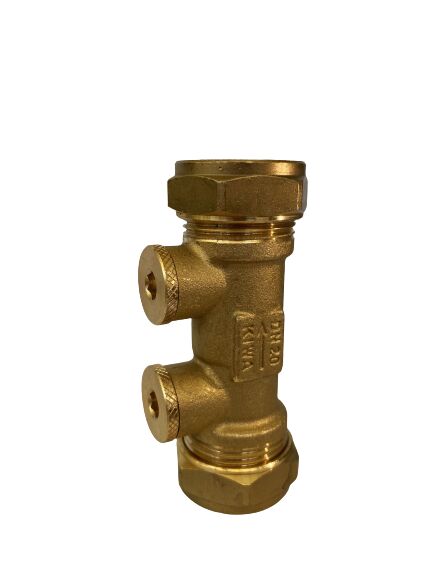

Les clapets anti-retour en laiton de Watts empêchent le reflux d’eau potable ou d’eau de qualité inconnue jusqu’à la classe de danger 2. Grâce à la possibilité de vidange et de contrôle, vous pourrez contrôler l’étanchéité aux fuites sans démonter le clapet anti-retour. Les clapets anti-retour en laiton peuvent être appliqués tant dans des installations intérieures que dans d’autres applications. Modèle Le clapet anti-retour est constitué de : • corps en laiton avec ergots de vidange et de contrôle ; • éventuels écrous et embouts ; • module clapet anti-retour en matière plastique ; • principe d’étanchéité lipseal ; • tige de clapet fendue. Normalisation Les clapets de non-retour EA contrôlables ont été développés conformément à la norme EN 1717 et répondent à la norme EN 13959. Spécifications d'installation Installez les clapets de non-retour EA conformément à la fiche technique 3.8. - Corps : laiton. - Bouchons filetés : laiton ou matière plastique. - Manchons de serrage : laiton. - Embouts : laiton. - Clapet anti-retour : matière plastique. - Joint : caoutchouc. - Ressort compensateur : acier inoxydable. - Passages possibles : DN15 - DN50. - Taille raccords : de 1/2" à 3" ou bien de 15 mm à 67 mm. - Ergots de contrôle : 1/4". - Température de fonctionnement : 65 °C (max. 90 °C pendant 1h/jour). - Pression de service : PN 10. - Pression de pointe : 1.600 kPa (16 bar).
Caractéristiques
Références
Raccord à compression
| Référence | Type | Raccordement | Londueur (mm) | Poids (kg) | Agréments | UE |
| 226015160 | KF 15 | pour tuyau 15 mm | 90 | 0,16 | Kiwa/Beldaqua | 10 |
| 226020160 | KF 20 | pour tuyau 22 mm | 89 | 0,22 | Kiwa/Belgaqua | 50 |
| 226025160 | KF 25 | pour tuyau 28 mm | 92 | 0,35 | Kiwa/Belgaqua | 10 |
