EA Prevention S
Description

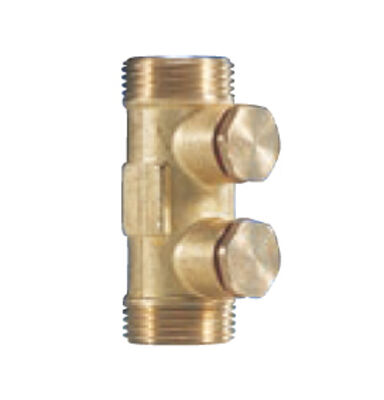

Les clapets anti-retour en laiton de Watts empêchent le reflux d'eau potable ou d'eau de qualité inconnue jusqu'à la classe de danger 2 incluse. Avec l'option de vidange et d'inspection, vous pouvez vérifier le fonctionnement et l'étanchéité sans avoir à retirer le clapet de retenue. Les clapets anti-retour en laiton peuvent être utilisés dans les installations intérieures ainsi que dans d'autres applications. Version Le clapet anti-retour se compose de : - boîtier en laiton avec prises de vidange et de contrôle ; - éventuellement des pivots et des embouts ; - module de clapet anti-retour en plastique ; - principe d'étanchéité par joint à lèvre ; - Tige de soupape fendue. Standardisation Les clapets anti-retour vérifiables EA ont été développés conformément à la norme EN 1717 et sont conformes à la norme EN 13959. Instructions d'installation Installez les clapets anti-retour de l'EE conformément à la fiche 3.8. - Corps : laiton. - Bouchons : en laiton ou en plastique. - Pivots : laiton. - Points : laiton. - Clapet anti-retour : en plastique. - Joint d'étanchéité : caoutchouc. - Ressort de pression : acier inoxydable. - Gamme de passage : DN15 - DN50. - Dimensions de raccordement : 1/2" à 3" ou 15 mm à 67 mm. - Caméras de contrôle : 1/4". - Température de fonctionnement : 65 °C (max. 90 °C pendant 1 heure/jour). - Pression de service : PN 10. - Pression de pointe : 1 600 kPa (16 bar).
Caractéristiques
Références
Mâle x femelle sur corps.
| Référence | Type | Raccordement | Longueur (mm) | Poids (kg) | Agréments | ifBt | UE |
| 220015162 | S 15 | 3/4" x 3/4" | 66 | 0,12 | Kiwa/Belgaqua/DVGW/NF | P-IX724/l | 10 |
| 220020162 | S 20 | 1" x 1" | 77 | 0,17 | Kiwa/Belgaqua/DVGW/NF | P-IX724/l | 25 |
| 220025160 | S 25 | 1 1/4" x 1 1/4" | 80 | 0,37 | Kiwa/Belgaqua/DVGW/NF | P-IX724/l | 10 |
| 220032162 | S 32 | 1 1/2" x 1 1/2" | 90 | 0,55 | Kiwa/Belgaqua/DVGW/NF | P-IX724/l | 5 |
| 5220040162 | S 40 | 2" x 2" | 100 | 0,84 | Kiwa/Belgaqua/DVGW/NF | 5 | |
| 220050162 | S 50 | 2 1/2" x 2 1/2" | 115 | 1;21 | Kiwa/Belgaqua/DVGW/NF | 3 |
