EA Protection W
Description

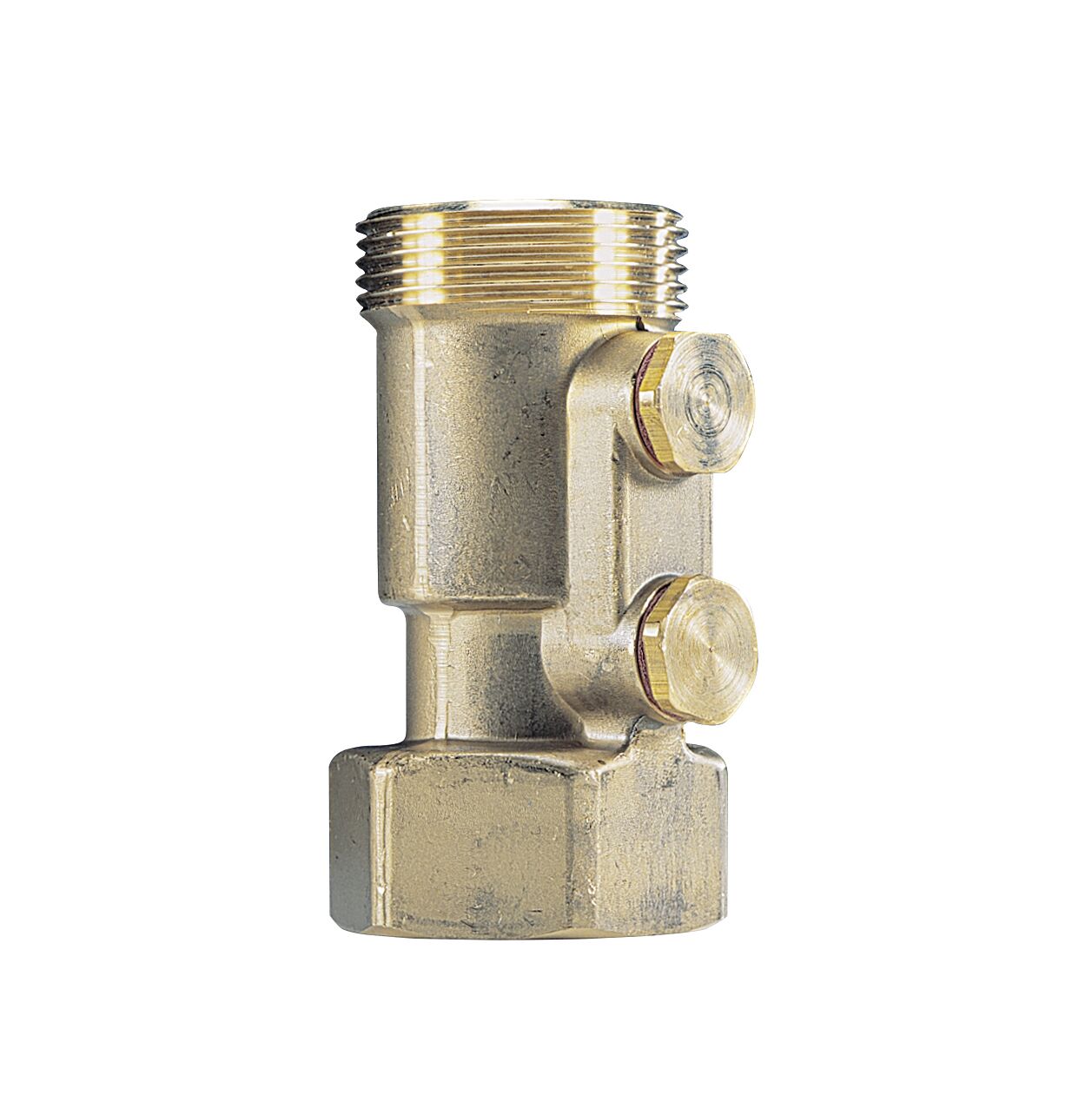

Les clapets anti-retour en laiton de Watts empêchent le reflux d’eau potable ou d’eau de qualité inconnue jusqu’à la classe de danger 2. Grâce à la possibilité de vidange et de contrôle, vous pourrez contrôler l’étanchéité aux fuites sans démonter le clapet anti-retour. Les clapets anti-retour en laiton peuvent être appliqués tant dans des installations intérieures que dans d’autres applications. Modèle Le clapet anti-retour est constitué de : • corps en laiton avec ergots de vidange et de contrôle ; • éventuels écrous et embouts ; • module clapet anti-retour en matière plastique ; • principe d’étanchéité lipseal ; • tige de clapet fendue. Normalisation Les clapets de non-retour EA contrôlables ont été développés conformément à la norme EN 1717 et répondent à la norme EN 13959. Spécifications d'installation Installez les clapets de non-retour EA conformément à la fiche technique 3.8. - Corps : laiton. - Bouchons filetés : laiton ou matière plastique. - Manchons de serrage : laiton. - Embouts : laiton. - Clapet anti-retour : matière plastique. - Joint : caoutchouc. - Ressort compensateur : acier inoxydable. - Passages possibles : DN15 - DN50. - Taille raccords : de 1/2" à 3" ou bien de 15 mm à 67 mm. - Ergots de contrôle : 1/4". - Température de fonctionnement : 65 °C (max. 90 °C pendant 1h/jour). - Pression de service : PN 10. - Pression de pointe : 1.600 kPa (16 bar).
Caractéristiques
Références
Raccords femelle x mâle
| Référence | Type | Raccordement | Longueur (mm) | Poids (kg) | Agréments | UE |
| 210025161 | W 25 | 1 1/4" x 1 1/4" | 90 | 0,38 | Kiwa/DVGW/Belgaqua | 10 |
| 210032162 | W 32 | 1 1/2" x 1 1/2" | 95 | 0,6 | Kiwa/DVGW/Belgaqua | 6 |
| 210040162 | W 40 | 2" x 2" | 105 | 0,92 | Kiwa/DVGW/Belgaqua | 5 |
