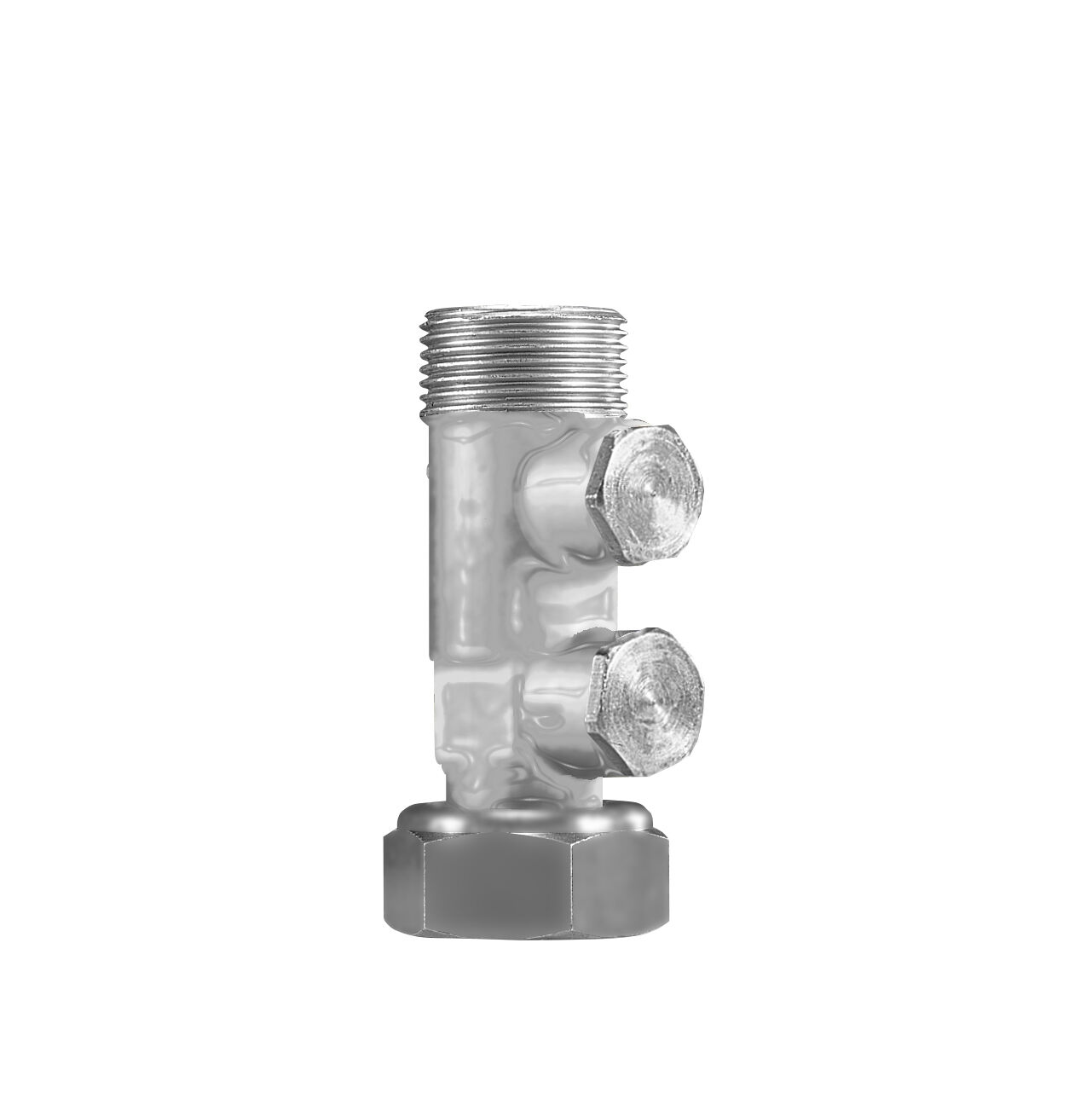

EA Prevention WF (chromé)
Description
Les clapets anti-retour en laiton de Watts empêchent le reflux d’eau potable ou d’eau de qualité inconnue jusqu’à la classe de danger 2. Grâce à la possibilité de vidange et de contrôle, vous pourrez contrôler l’étanchéité aux fuites sans démonter le clapet anti-retour. Les clapets anti-retouren laiton peuvent être appliqués tant dans des installations intérieures que dans d’autres applications.
Modèle
Le clapet anti-retour est constitué de :
• corps en laiton avec ergots de vidange et de contrôle ; • éventuels écrous et embouts ;
• module clapet anti-retour en matière plastique ;
• principe d’étanchéité lipseal ;
• tige de clapet fendue.
Normalisation
Les clapets de non-retour EA contrôlables ont été développés conformément à la norme EN 1717 et répondent à la norme EN 13959.
Spécifications d'installation
Installez les clapets de non-retour EA conformément à la fiche technique 3.8.
- Corps : laiton.
- Bouchons filetés : laiton ou matière plastique.
- Manchons de serrage : laiton.
- Embouts : laiton.
- Clapet anti-retour : matière plastique.
- Joint : caoutchouc.
- Ressort compensateur : acier inoxydable.
- Passages possibles : DN15 - DN50.
- Taille raccords : de 1/2" à 3" ou bien de 15 mm à 67 mm.
- Ergots de contrôle : 1/4".
- Température de fonctionnement : 65 °C (max. 90 °C pendant 1h/jour).
- Pression de service : PN 10. Pression de pointe : 1.600 kPa (16 bar).
Caractéristiques
Références
Écrou à raccord x raccord mâle, chromé
| Référence | Type | Raccordement | Longueur (mm) | Poids (kg) | Agréments | UE |
| 250015166 | WF 15 | 3/4" x 3/4" | 88 | 0,16 | Kiwa/Belgaqua/NF | 1/10 |
