22CX Moteur

22CX Moteur

Description

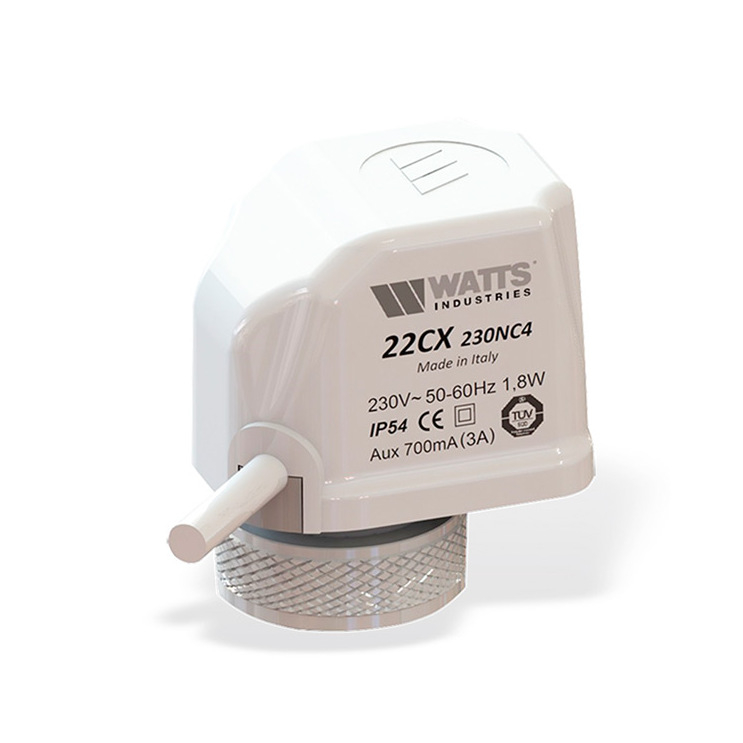

Moteur marche/arrêt électrothermique pour vannes de zone 2131, 3131 et 4131 ou pour équiper les vannes d’arrêt des collecteurs de circuits de chauffage. Calotte en plastique auto-extinctible. Avec une zone transparente pour contrôler la course du moteur. Raccordement en laiton chromé M30 x 1,5. Élément sensible thermostatique en cire. Disponible en versions « normalement ouvert (NO) » et « normalement fermé (NF) ». Les types NF4 et NO4 sont pourvus d’un microrupteur supplémentaire (version à quatre fils).

Longueur de course du clapet : 3,5 mm.
Longueur du câble : 1 m.
Tension d’alimentation : 230 V ou 24 V.
Force exercée sur le dispositif de fermeture : 100 N (type NF) ou 80 N (type NO).
Puissance : 1,8 W (version 24V : 1,6 W).
Temps d’ouverture : 75 s.
Temps de fermeture à 230 V : 3 minutes.
Temps de fermeture à 24 V : 5 minutes.
Degré de protection : IP 54.
Température ambiante : 0 - 50 °C.

Caractéristiques

Références

Référence	Type	Version	Alimentation	UE
800000216	22CX230NCO2	Normalement ouvert	230 V	1/50
800000188	22CX230NC2	Normalement fermé	230 V	1/50
800000224	22CX230NO4	Normalement ouvert	230 V	1/50
800000186	22CX230NC4	Normalement fermé	230 V	1/50
800000225	22CX24NO2	Normalement ouvert	24 V	1/50
800000212	22CX24NC2	Normalement fermé	24 V	1/50
800000226	22CX24NO4	Normalement ouvert	24 V	1/50
800000210	22CX24NC4	Normalement fermé	24 V	1/50
