MICROFLEX UNO pour chauffage 6 bar
Description

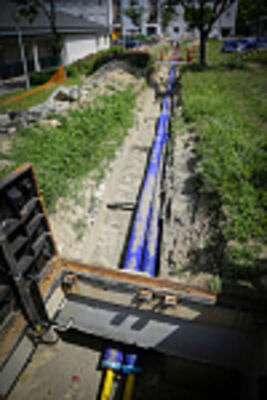

Conduite simple souterraine flexible pre´-isole´e et autocompensatrice.
Principalement utilise´e pour le transport de l’eau de chauffage mais e´galement de l’eau potable (chaude), eaux re´siduaires ou autres fluides.
Tube caloporteur en PER-a suivant EN ISO 15875, dote´ d’une barrie`re anti-oxyge`ne jaune suivant DIN 4726.
Isolation thermique e´lastique, exempte de CFC, compose´e de plusieurs couches de mousse PER microcellulaire.
Facteur d’absorption d’eau minimal < 1% suivant ISO 2896.
Gaine exte´rieure en PE-HD a` double paroi ondule´e pour une protection renforce´e du syste`me de conduites
Module de formation disponible training.watts.com
– Tempe´rature maxi du fluide : +95°C
– Tubes PER-a : SDR 11
– Tube coupé sur mesure
– Longueur de la couronne : 100 m maxi.
Caractéristiques
Références
| Code réf. | PER-a Ø ext./ép. (mm) | PER-a Ø int. (DN) | Gaine Ø ext. (mm) | Classe d'isolation | Poids (kg/m) | Rayon de cintrage (m)* | Puissance kW** |
| M7525C | 25 / 2,3 | 20 | 75 | 4 | 0,68 | 0,20 | ~30 |
| M12525C (1) | 25 / 2,3 | 20 | 125 | 6 | 1,32 | 0,30 | ~30 |
| M9032C | 32 / 2,9 | 25 | 90 | 3 | 1,00 | 0,25 | ~60 |
| M12532C (1) | 32 / 2,9 | 25 | 125 | 5 | 1,48 | 0,30 | ~60 |
| M16032C (1) | 32 / 2,9 | 25 | 160 | 6 | 1,96 | 0,35 | ~60 |
| M9040C | 40 / 3,7 | 32 | 90 | 2 | 1,11 | 0,30 | ~90 |
| M12540C | 40 / 3,7 | 32 | 125 | 4 | 1,72 | 0,30 | ~90 |
| M16040C | 40 / 3,7 | 32 | 160 | 5 | 2,32 | 0,35 | ~90 |
| M12550C | 50 / 4,6 | 40 | 125 | 4 | 1,92 | 0,40 | ~140 |
| M16050C | 50 / 4,6 | 40 | 160 | 5 | 2,48 | 0,45 | ~140 |
| M12563C | 63 / 5,8 | 50 | 125 | 2 | 2,16 | 0,50 | ~220 |
| M16063C | 63 / 5,8 | 50 | 160 | 4 | 2,78 | 0,55 | ~220 |
| M16075C | 75 / 6,8 | 65 | 160 | 3 | 3,20 | 0,75 | ~330 |
| M20075C | 75 / 6,8 | 65 | 200 | 5 | 4,16 | 0,80 | ~330 |
| M16090C | 90 / 8,2 | 75 | 160 | 2 | 3,85 | 1,00 | ~480 |
| M20090C | 90 / 8,2 | 75 | 200 | 4 | 4,73 | 1,10 | ~480 |
| M200110C | 110 / 10,0 | 90 | 200 | 3 | 5,64 | 1,20 | ~700 |
| M200125C | 125 / 11,4 | 100 | 200 | 2 | 6,00 | 1,40 | ~900 |
* Valeur pratique sans risque de déformation ou d’endommagement du tube.
** Puissance en kW à T°eau de 80°C et à un ∆T de 20°C.
(1) Produits sur commande pouvant nécessiter un délai supplémentaire.
