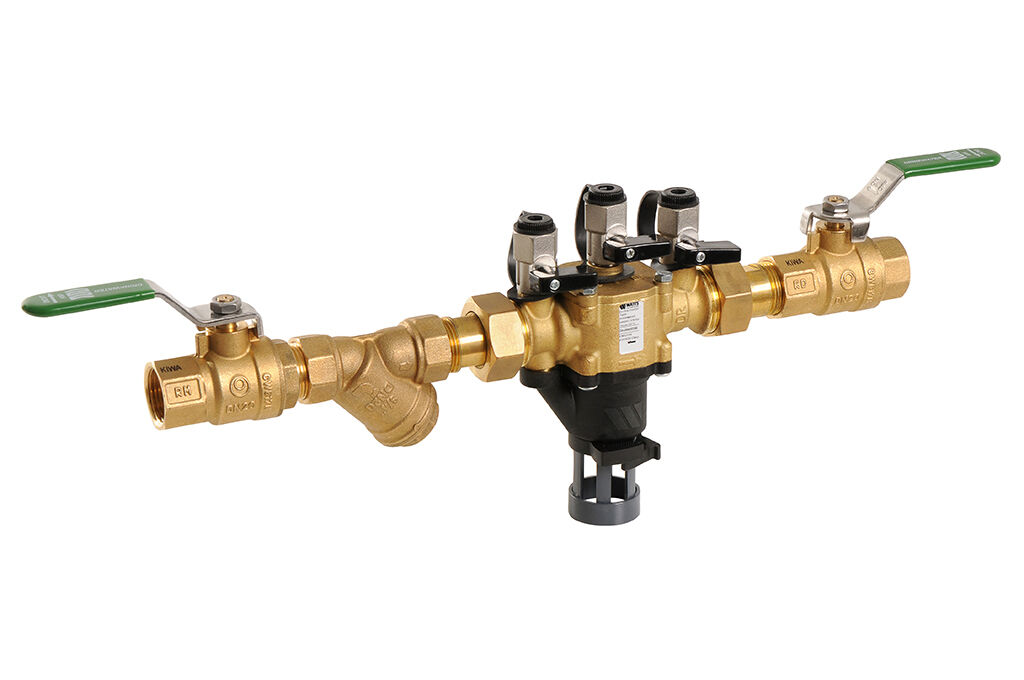

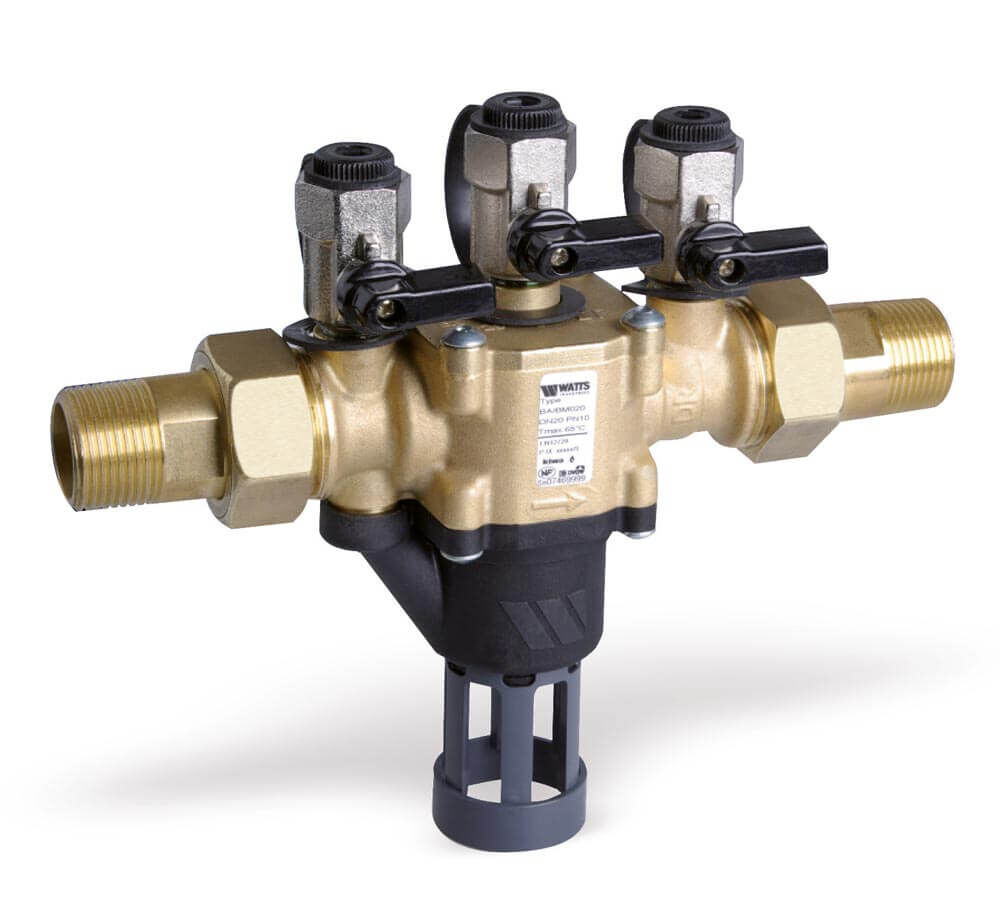

Disconnecteur hydraulique BA BM (DN 15-50)

Disconnecteur hydraulique BA BM (DN 15-50)

Description

Maintenance ultra facile par sous ensembles modulaires.
Soupape à technologie piston, sans membrane: montage/démontage facilité, pas de membrane fastidieuse à repositionner, longévité renforcée.
Accessibilité totale.
Construction compacte assurant un encombrement minimum.
Pertes de charge réduites.
Matériaux haute qualité.
Raccordement: raccord union mâle BSP conique ISO 228-1.

digisco.fr

Température maxi.: 65°C.
Pression maxi.: 10 bar.

Caractéristiques

Références

diamètre	Type	code réf.	conditionnement
1/2” (15x21)	BA BM	2231150	1
3/4” (20x27)	BA BM	2231250	1
1” (26x34)	BA BM	2231350	1
1”1/4 (33x42)	BA BM	2231450	1
1”1/2 (40x49)	BA BM	2231550	1
2” (50x60)	BA BM	2231650	1

BA BM	repère	unité	015	020	025	032	040	050
Diamètre (raccords unions mâles)	D	pouce	1/2”	3/4”	1”	1”1/4”	1”1/2	2”
Diamètre de vidange	V	mm	32	32	40	40	50	50
Longueur sans raccord union	L1	mm	122	122	157	157	220	220
Longueur avec raccords unions	L2	mm	201	201	252	252	336	336
Hauteur	H1	mm	168.5	168.5	238	238	303.5	303.5
Hauteur	H2	mm	103	103	156	156	202.5	202.5
Hauteur	H3	mm	65.5	65.5	82	82	101	101
Largeur	W	mm	53	53	76	76	115	115
Poids incluant raccords unions et garde d'air		kg (+/-)	1,2	1,2	2,7	2,7	6,5	6,5
