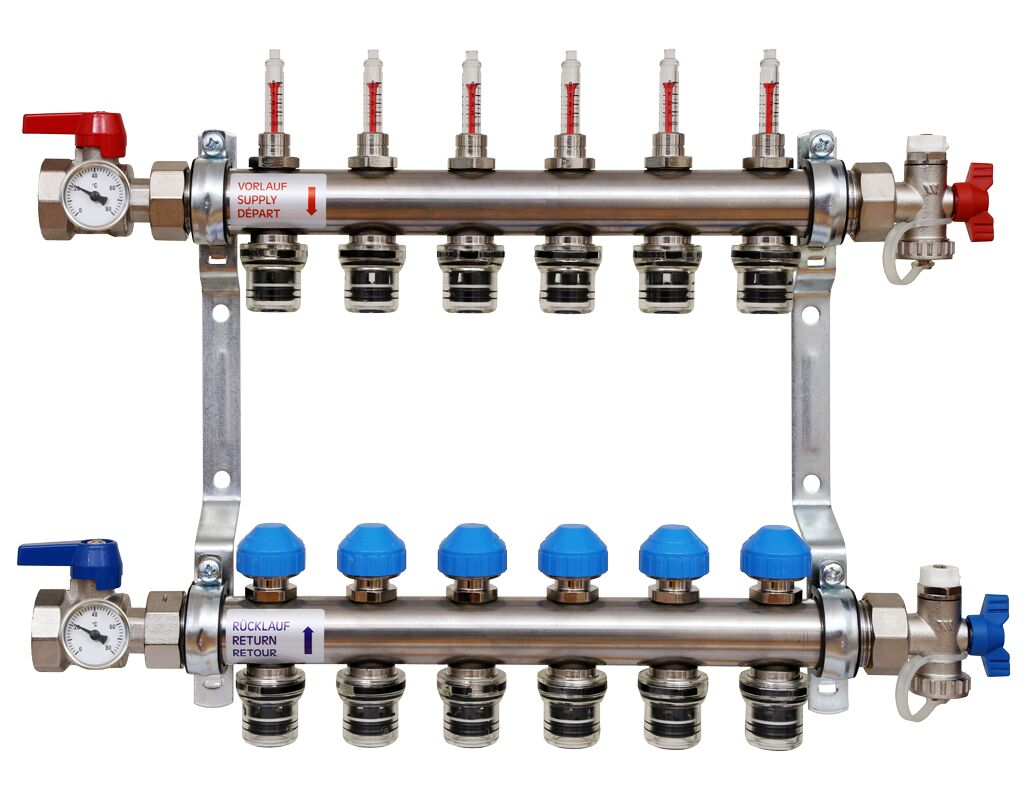

Collecteur Inox Equipé pour planchers chauffants et rafraichissants avec raccords rapides Push'n'Go

Collecteur Inox Equipé pour planchers chauffants et rafraichissants avec raccords rapides Push'n'Go

Description

Les collecteurs de circuit de chauffage en acier inoxydable séries HKV Push'n'Go sont utilisés pour les systèmes de planchers chauffants/rafraîchissants. Le connecteur emboîtable Push'n'Go permet de raccorder rapidement le tube au collecteur du circuit de chauffage.
Entraxe des sorties 50 mm.
Prêt à monter sur un support mural, colliers de serrage insonorisés conformes
à DIN 4109.

Pression de service max. 6 bar
Température moyenne 5 à 55 °C
Eau ou eau glycolée conforme à VDI 2035
Filetage mâle 1" G
Raccords à vis 1” : 55 Nm
Tuyau PE-X Ø 16 conforme à DIN EN ISO 15875-2 ou tuyau PER-T

Important : non adapté au raccordement de tuyaux composites en aluminium
Raccordement pour actionneur M30 x 1,5 / cote de fermeture 11,8 mm / course 2,5 mm

Caractéristiques

Références

Type	L= (mm)	Référence	Sortie	Poids
KIT 1'HKV INOX 2D M3/4 Push Fitting	160	10086351	2 sorties - pour PER	2.81 kg
KIT 1'HKV INOX 3D M3/4 Push Fitting	210	10086352	3 sorties - pour PER	3.13 kg
KIT 1'HKV INOX 4D M3/4 Push Fitting	260	10086353	4 sorties - pour PER	3.56 kg
KIT 1'HKV INOX 5D M3/4 Push Fitting	310	10086354	5 sorties - pour PER	3.88 kg
KIT 1'HKV INOX 6D M3/4 Push Fitting	360	10086355	6 sorties - pour PER	4.32 kg
KIT 1'HKV INOX 7D M3/4 Push Fitting	410	10086356	7 sorties - pour PER	4.79 kg
KIT 1'HKV INOX 8D M3/4 Push Fitting	460	10086357	8 sorties - pour PER	5.11 kg
KIT 1'HKV INOX 9D M3/4 Push Fitting	510	10086358	9 sorties - pour PER	5.40 kg
KIT 1'HKV INOX 10D M3/4 Push Fitting	560	10086359	10 sorties - pour PER	5.82 kg
KIT 1'HKV INOX 11D M3/4 Push Fitting	610	10086360	11 sorties - pour PER	6.19 kg
KIT 1'HKV INOX 12D M3/4 Push Fitting	660	10086361	12 sorties - pour PER	6.63 kg
