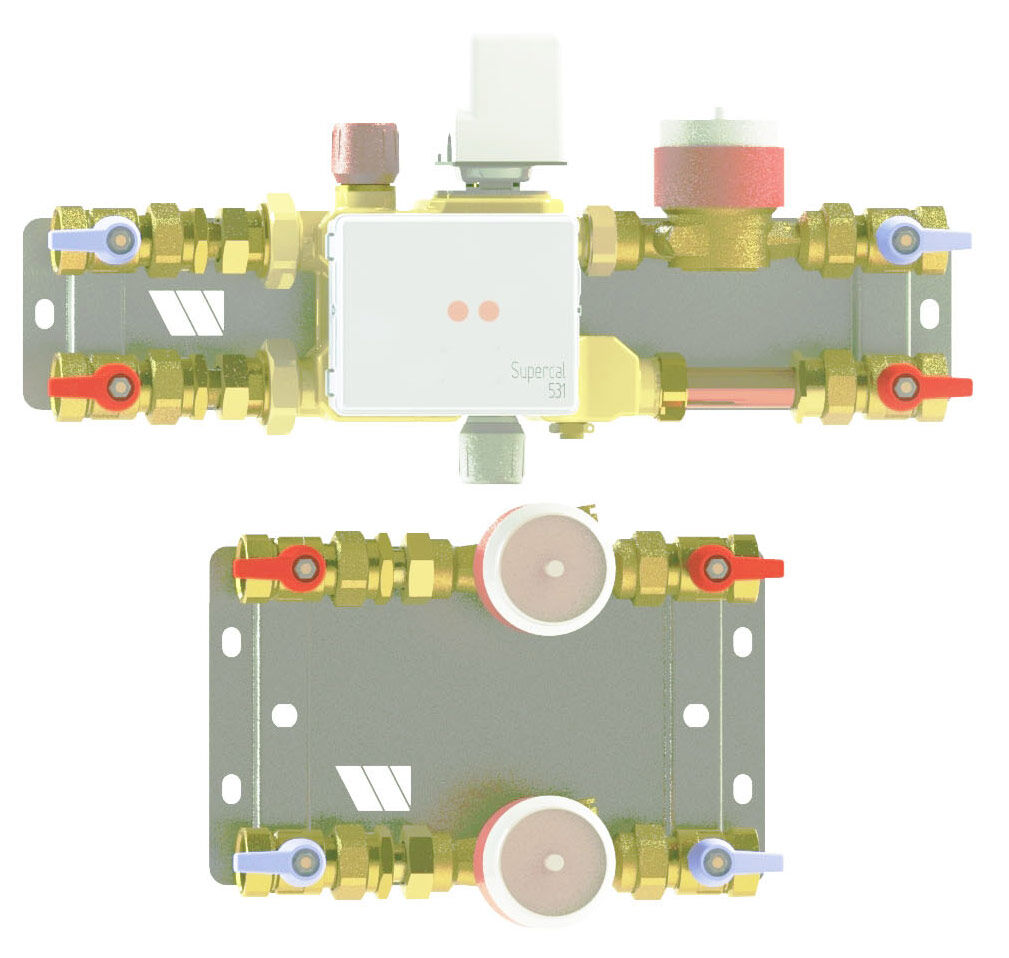

domocompact family with template open
×

DOMOCOMPACT FAMILY con dima aperta

DOMOCOMPACT FAMILY con dima aperta
Vai alla Sezione
Descrizione Caratteristiche tecniche Cod. art. Download Casi studio Prodotti correlati
Fai una domanda

Descrizione

Modulo per la termoregolazione e misura dell’energia termica di una singola utenza e contabilizzazione dei consumi di AS (calda, fredda e duale) premontato in dima aperta dalle dimensioni compatte con portate comprese tra 800-2000 l/h.

Il modulo può ricevere gli ingressi principali dalle colonne montanti su uno qualsiasi dei quattro lati. Rispettare il senso di flusso richiesto dal contatore volumico di portata.

Le funzioni di termoregolazione e taratura sono integrate nella valvola multifunzione monoblocco BREVETTATA WATTS in ottone costituita da:

  • Valvola di zona a 3 vie, completa di attuatore elettrotermico alimentato 24Vac o 230Vac e di microinterruttore ausiliario normalmente aperto (Serie ETE) accoppiato a valvola di taratura by-pass;
  • Filtro di protezione da impurità estraibile con rete a cestello in acciaio;
  • Dispositivo di bilanciamento;
Il modulo è composto da:
  • Sezione misurazione energia (riscaldamento e raffrescamento)
  • Misuratore di energia serie Supercal 531 completo di sonde valvola monoblocco multifunzione di temperatura Pt500
  • Misuratore di portata a turbina unigetto (Serie WMT) normato MID MI004
Misuratore di energia con possibilità di letture remote tramite M-Bus (EN1434) oppure Radio Frequenza (bidirezionale, 433 Mhz 10mW) alimentazione a batteria oppure 230Vac oppure 24Vac (tutte le opzioni a seconda delle esigenze impiantistiche).

Uscite digitali (energia e volume) per il collegamento diretto a sistemi di centralizzazione dati. Ulteriori sistemi di trasmissione a richiesta (uscite analogiche 4-20mA,0-10Vdc, moduli rele’, RS232)*.

Sezione misurazione Acqua Sanitaria (ACS e AFS) e Acqua Duale (AD)
  • Misuratore di portata a turbina unigetto (Serie WMT) normato MID MI001 con valvola di ritegno integrata. (ASF E ACS)
  • Misuratore di portata aggiuntivo per AD normato MID MI001
Misura di portata dei circuiti acqua sanitaria calda o fredda (Qn=4.0) svolta da uno o più misuratori di portata a turbina unigetto (Serie WMT).

Il modulo è di facile manutenzione grazie alla presenza di valvole a sfera d’intercettazione a monte e a valle delle singole sezioni di circuito assemblate con i contatori volumetrici con appositi raccordi estensibili.

Il modulo è adatto per installazione con orientamento orizzontale e/o verticale.

Coibentazione e tubi di flussaggio inclusi per tutti i modelli.

Attacchi sezione riscaldamento 1” F.

Attacchi sezioni sanitarie 1” F.

Conforme Direttiva: MID 2014/32/UE D.Lgs n°22 2/02/07.

(*) Per tutte le opzioni consultare la documentazione tecnica del misuratore di energia Supercal 531

Caratteristiche tecniche

Cod. art.

DIMA FRUTTO COMPLETO
DIMA APERTA 		DIMA CHIUSA COMPLETO
DIMA-DCFAE DCF-EAM1 DCF-DAEAM1 DCF-DCEAM1
DIMA-DCFAE1 DCF-E1AM1 DCF-DAE1AM1 DCF-DCE1AM1
DIMA-DCFAE2 DCF-E2AM1 DCF-DAE2AM1 DCF-DCE2AM1
DIMA-DCFAE3 DCF-E3AM1 DCF-DAE3AM1 DCF-DCE3AM1
DIMA-DCFCE DCF-EAM2 DCF-DAEAM2 DCF-DCEAM2
DIMA-DCFCE1 DCF-E1AM2 DCF-DAE1AM2 DCF-DCE1AM2
DIMA-DCFCE2 DCF-E2AM2 DCF-DAE2AM2 DCF-DCE2AM2
DIMA-DCFCE3 DCF-E3AM2 DCF-DAE3AM2 DCF-DCE3AM2
  DCF-EAR1 DCF-DAEAR1 DCF-DCEAR1
  DCF-E1AR1 DCF-DAE1AR1 DCF-DCE1AR1
  DCF-E2AR1 DCF-DAE2AR1 DCF-DCE2AR1
  DCF-E3AR1 DCF-DAE3AR1 DCF-DCE3AR1
  DCF-EAR2 DCF-DAEAR2 DCF-DCEAR2
  DCF-E1AR2 DCF-DAE1AR2 DCF-DCE1AR2
  DCF-E2AR2 DCF-DAE2AR2 DCF-DCE2AR2
  DCF-E3AR2 DCF-DAE3AR2 DCF-DCE3AR2
  DCF-EBM1 DCF-DAEBM1 DCF-DCEBM1
  DCF-E1BM1 DCF-DAE1BM1 DCF-DCE1BM1
  DCF-E2BM1 DCF-DAE2BM1 DCF-DCE2BM1
  DCF-E3BM1 DCF-DAE3BM1 DCF-DCE3BM1
  DCF-EBM3 DCF-DAEBM3 DCF-DCEBM3
  DCF-E1BM3 DCF-DAE1BM3 DCF-DCE1BM3
  DCF-E2BM3 DCF-DAE2BM3 DCF-DCE2BM3
  DCF-E3BM3 DCF-DAE3BM3 DCF-DCE3BM3
  DCF-EBR1 DCF-DAEBR1 DCF-DCEBR1
  DCF-E1BR1 DCF-DAE1BR1 DCF-DCE1BR1
  DCF-E2BR1 DCF-DAE2BR1 DCF-DCE2BR1
  DCF-E3BR1 DCF-DAE3BR1 DCF-DCE3BR1
  DCF-EBR3 DCF-DAEBR3 DCF-DCEBR3
  DCF-E1BR3 DCF-DAE1BR3 DCF-DCE1BR3
  DCF-E2BR3 DCF-DAE2BR3 DCF-DCE2BR3
  DCF-E3BR3 DCF-DAE3BR3 DCF-DCE3BR3
