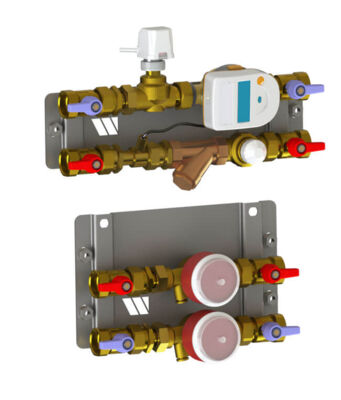

DOMOCOMPACT MY HOME 2 Dima aperta

Descrizione

Modulo di termoregolazione e misura dell’energia termica per utenze con richiesta di portate fino a 1500 l/h e contabilizzazione dei consumi di AS (calda, fredda e duale) premontato su telaio in lamiera.
Rispettare il senso di flusso richiesto dal contatore volumico di portata.
Conforme Direttiva: MID 2014/32/UE D.Lgs n°22 2/02/07.

Il modulo è composto da:

Sezione misurazione energia (riscaldamento e raffrescamento)

Misuratore di energia compatto Serie Supercal 739 con misuratore volumetrico unigetto oppure Serie Superstatic 789 con misuratore statico ad oscillazione fluidica
Completo di sonde temperatura Pt500
Possibilità di letture remote tramite M-Bus (EN1434) oppure Radio Frequenza (bidirezionale, 433 Mhz 10mW)
Alimentazione a batteria (12+1 anni)

Sezione misurazione Acqua Sanitaria (ACS e AFS) e Acqua Duale (AD)

Misuratore di portata a turbina unigetto (Serie WMT) normato MID MI001 (ASF E ACS)
Misuratore di portata aggiuntivo per AD normato MID MI001 con trasmissione M-Bus o Radio Frequenza

Misura di portata dei circuiti acqua sanitaria calda o fredda (Qn=4.0) svolta da uno o più misuratori di portata a turbina unigetto (Serie WMT).

Il modulo è adatto per installazione con orientamento orizzontale e/o verticale.
Coibentazione e tubi di flussaggio inclusi per tutti i modelli.
Attacchi sezione riscaldamento 1” F.
Attacchi sezioni sanitarie 1” F.

Caratteristiche tecniche

Cod. art.

Funzioni	Prodotto per installazione in due fasi	Modulo completo
		Volumetrico sanitario	DIMA	FRUTTO
Alim. attuatore	Integratore energia	Acqua calda	Acqua fredda	Acqua Dual/ Ric.	Codice	Codice	Codice
230 Vac	MBUS, BATT				DIMA-DCH2AE	DCH2-EAM1	DCH2-DAEAM1
x			DIMA-DCH2AE1	DCH2-E1AM1	DCH2-DAE1AM1
x	x		DIMA-DCH2AE2	DCH2-E2AM1	DCH2-DAE2AM1
x	x	x	DIMA-DCH2AE3	DCH2-E3AM1	DCH2-DAE3AM1
230 Vac	MBUS, BATT, ULTRA				DIMA-DCH2AE	DCH2-EAM1U	DCH2-DAEAM1U
x			DIMA-DCH2AE1	DCH2-E1AM1U	DCH2-DAE1AM1U
x	x		DIMA-DCH2AE2	DCH2-E2AM1U	DCH2-DAE2AM1U
x	x	x	DIMA-DCH2AE3	DCH2-E3AM1U	DCH2-DAE3AM1U
230 Vac	RADIO, BATT				DIMA-DCH2AE	DCH2-EAR1	DCH2-DAEAR1
x			DIMA-DCH2AE1	DCH2-E1AR1	DCH2-DAE1AR1
x	x		DIMA-DCH2AE2	DCH2-E2AR1	DCH2-DAE2AR1
x	x	x	DIMA-DCH2AE3	DCH2-E3AR1	DCH2-DAE3AR1
230 Vac	RADIO, BATT, ULTRA				DIMA-DCH2AE	DCH2-EAR1U	DCH2-DAEAR1U
x			DIMA-DCH2AE1	DCH2-E1AR1U	DCH2-DAE1AR1U
x	x		DIMA-DCH2AE2	DCH2-E2AR1U	DCH2-DAE2AR1U
x	x	x	DIMA-DCH2AE3	DCH2-E3AR1U	DCH2-DAE3AR1U
24 Vac	MBUS, BATT				DIMA-DCH2AE	DCH2-EBM1	DCH2-DAEBM1
x			DIMA-DCH2AE1	DCH2-E1BM1	DCH2-DAE1BM1
x	x		DIMA-DCH2AE2	DCH2-E2BM1	DCH2-DAE2BM1
x	x	x	DIMA-DCH2AE3	DCH2-E3BM1	DCH2-DAE3BM1
24 Vac	MBUS, BATT, ULTRA				DIMA-DCH2AE	DCH2-EBM1U	DCH2-DAEBM1U
x			DIMA-DCH2AE1	DCH2-E1BM1U	DCH2-DAE1BM1U
x	x		DIMA-DCH2AE2	DCH2-E2BM1U	DCH2-DAE2BM1U
x	x	x	DIMA-DCH2AE3	DCH2-E3BM1U	DCH2-DAE3BM1U
24 Vac	RADIO, BATT				DIMA-DCH2AE	DCH2-EBR1	DCH2-DAEBR1
x			DIMA-DCH2AE1	DCH2-E1BR1	DCH2-DAE1BR1
x	x		DIMA-DCH2AE2	DCH2-E2BR1	DCH2-DAE2BR1
x	x	x	DIMA-DCH2AE3	DCH2-E3BR1	DCH2-DAE3BR1
24 Vac	RADIO, BATT, ULTRA				DIMA-DCH2AE	DCH2-EBR1U	DCH2-DAEBR1U
x			DIMA-DCH2AE1	DCH2-E1BR1U	DCH2-DAE1BR1U
x	x		DIMA-DCH2AE2	DCH2-E2BR1U	DCH2-DAE2BR1U
x	x	x	DIMA-DCH2AE3	DCH2-E3BR1U	DCH2-DAE3BR1U
