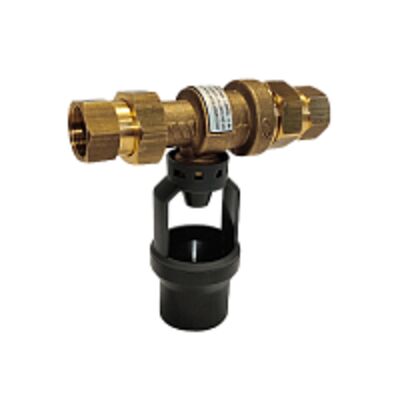

CA Beveiliging CA 9C
Beschrijving
De Watts CA 9C biedt eenvoudige en doeltreffende bescherming tegen vervuiling van het drinkwaternet. Deze beveiliging voorkomt het terugstromen van verontreinigd water in het drinkwaternet (vloeistof klasse 3). De CA 9C is voorzien van een dubbele keerklepconstructie met tussenliggende ontlastklep en beschermt zowel bij terugpersing als bij terugheveling. De CA 9C is speciaal ontwikkeld voor kleinere aansluitingen op het waterleidingnet.
Normering
Het CA 9C beveiligingstoestel is ontwikkeld conform EN 1717 en EN 14367(CAa).
Installatievoorschrift
Installeer de CA 9C beveiligingseenheid volgens Waterwerkblad 3.8.
Installatie-eisen
De CA eenheid wordt horizontaal gemonteerd, met de afvoeropening naar beneden gericht. De CA beveiligingseenheid mag nooit onder water komen te staan. Installeer de CA eenheid op een eenvoudig bereikbare plaats met aansluiting op de riolering.
Controle
Volgens Waterwerkblad 1.4G moet een CA terugstroombeveiligingseenheid minimaal een keer per jaar op haar goede werking getoetst worden.
Functionele toetsing
Het is mogelijk om de beveiligingseenheid CA 9C op juiste werking te controleren.
De geïntegreerde zeef aan de inlaatzijde van het toestel zorgt ervoor dat de keerkleppen en ontlastklep beschermd worden tegen onnodige vervuiling. Conform de installatievoorschriften van het Waterwerkblad 3.8 dient vóór de CA 9C een stopkraan (1) met aftapper (2) te worden geplaatst. De ontlastopening moet via de bijgeleverde trechter worden aangesloten op een afvoerleiding.
- Huis: messing (DZR). Veer: RVS.
- Afdichting: rubber.
- Trechter: kunststof
- Diameter nominaal: DN15, DN20.
- Aansluiting: BI 1/2", 3/4".
- Werkdruk: PN 10.
- Max. temperatuur: 65 °C.
- Binnendiameter trechter: Ø 40.
-Keuren: Belgaqua, Kiwa, NF, WRAS.
Technical Features
Artikelnummer
| Artikelnummer | Type | Aansluiting | Gewicht (kg) | VE |
| 1515155 | CA 9C/15 | 1/2" MM | 0,59 | 1 |
| 1515156 | CA 9C/15 | 1/2" FF | 0,59 | 1 |
| 1515245 | CA 9C/20 | 3/4" MM | 0,66 | 1 |
| 1515246 | CA 9C/20 | 3/4" FF | 0,66 | 1 |
Downloads
-
Certificate of Sanitary Conformity | Backflow preventer CA9C, valid till 07.05.2031
-
Certificate KIWA | Backflow preventors CA9C and CB010
-
Certificate Belgaqua | Backflow preventer CA9C, valid till 22.01.2024
-
Certificate NF CSTB No 412-M1-19/3 | Controllable backflow preventers BA, BM, CAa, CAb and controllable check valves EA, EB; valid till 23.01.2021
