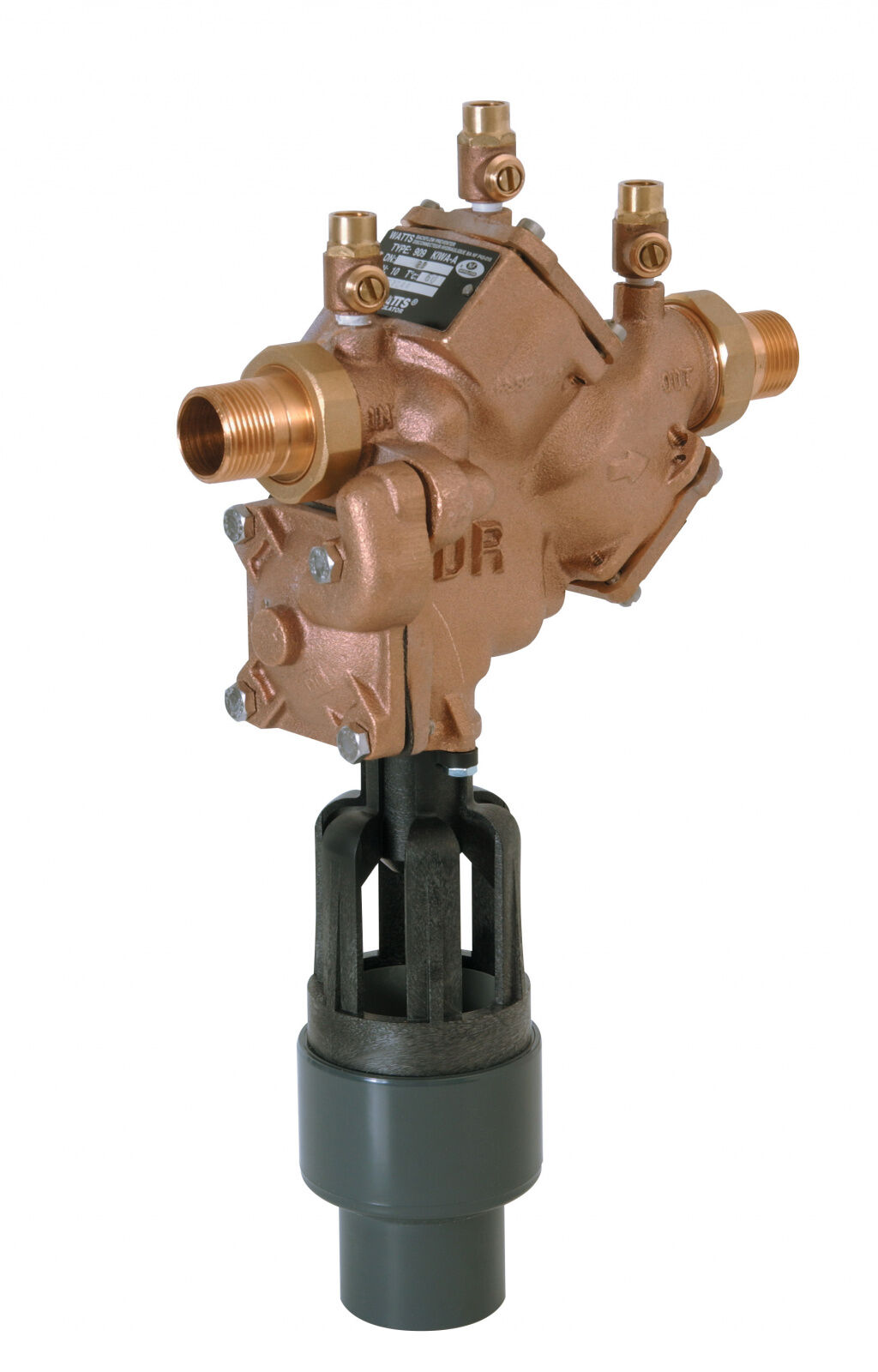

BA Beveiliging BA 909 DN20
Beschrijving
heetwater uitvoering
BA 909 terugstroombeveiliging met beluchting van de tussenkamer. De BA 909 is geschikt voor pers- en zuig-kruisverbindingen.
Basisprincipe
De werking van de BA 909 berust op het handhaven van een drukniveau in de middelste kamer (gereduceerde drukzone), dat lager is dan de druk aan de instroomzijde van het toestel. Deze situaties kunnen zich in de praktijk voordoen:
• aan de uitstroomzijde heerst tegendruk;
• aan de instroomzijde ontstaat onderdruk;
• beide keerkleppen sluiten ten gevolge van vervuiling niet geheel af.
In deze situatie kan ook in de middelste kamer een onderdruk ontstaan, waardoor het terugstromende water niet of moeilijk wordt afgevoerd. Wanneer dit water de eerste keerklep bereikt zou het zelfs in het waterleidingnet kunnen worden teruggezogen. Het is daarom uiterst belangrijk het ontstaan van onderdruk in de middelste kamer te voorkomen. De BA 909 realiseert dit, door via een apart kanaal dat boven in de kamer uitmondt, lucht in de kamer binnen te laten.
- Max. systeemdruk : PN 10 (10 bar).
- Werktemperatuur: 90 °C (heetwateruitvoering).
- Huis: brons.
- Keerklepzittingen: geheel van RVS.
- Afdichtingen: rubber.
- Testkranen: brons.
- Trechter: kunststof.
- Keuren: Kiwa.
Technical Features
Artikelnummer
| Artikelnummer | Type | Aansluiting | Gewicht(kg) | VE |
| 404020010 | BA 909 DN20 | 3/4" MM | 6,7 | 1 |
