Microflex HP
Beschrijving

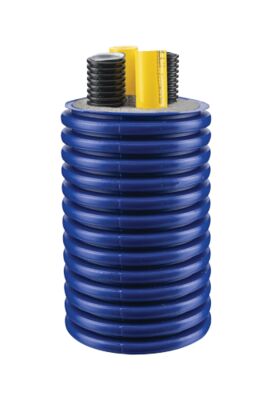

Flexibele, voorgeïsoleerde en zelfcompenserende ondergrondse leiding bestaande uit 2
verwarmingsbuizen en 2 wachtbuizen voor elektrische kabels. Vooral geschikt voor het
transport van verwarmings-en koelingswater voor aansluiting van monobloc warmtepompen.
De twee mediumleidingen voor verwarmingswater zijn vervaardigd uit vernet PE-Xa volgens EN ISO 15875 en zijn voorzien van een geel zuurstofdiffusiescherm volgens DIN 4726. Door een verschil in print worden de verwarmingsleidingen van elkaar onderscheiden (een streepje of twee streepjes). Dankzij de 2 extra wachtbuizen voor elektrische kabels wordt een eenvoudige aansluiting van de buitenunit van de warmtepomp mogelijk gemaakt. Het isolerende centerstuk in PE-schuim waarborgt een effectieve thermische scheiding tussen de verschillende leidingen.
De mediumbuizen zijn omgeven door meerdere lagen CFK-vrije thermische isolatie vervaardigd uit microcellulair, vernet polyethyleenschuim. De gesloten celstructuur garandeert optimaal kwaliteitsbehoud met constante isolatieprestatie, en dit gedurende een lange levensduur. Het vormgeheugen van het vernet polyethyleenschuim maakt het permanent elastisch, wat het behoud van de initiële isolatieprestatie waarborgt, ook na herhaaldelijk op- en afrollen en buigen van het systeem. Minimale wateropname is < 1% volgens ISO 2896.
De geribde buitenmantel uit HDPE in donkerblauwe kleur is UV-resistent en vervaardigd volgens het ‘gesloten kamer’-principe voor een hoogwaardige bescherming van het leidingsysteem. De unieke geometrie garandeert een uitstekende flexibiliteit en hoge bescherming tegen impact en druk van buitenaf. De binnenlaag in LDPE voorziet een extra bescherming voor de mediumleiding.
- Max. bedrijfsdruk: 6 bar
- Max. mediumtemperatuur: +85°C constant (piektemperatuur voor korte tijd +95°C)
- Standaardlengte volle rol: 100 m (versnijding op aanvraag zonder extra kost)
- Materiaal mediumleiding verwarming: PE-Xa – SDR(*) 11 – PN 6
- Materiaal wachtleiding: vlamvertragend gemodificeerd polyolefine
- Isolatiemateriaal: vernet polyethyleenschuim met een constante lambda-waarde van 0,0372 W/mK bij 40°C.
- Materiaal buitenmantel: HDPE – dubbelwandig (binnenlaag in LDPE)
(*) Standard Diameter Ratio (SDR) is een methode om de duurzaamheid van een buis tegen druk te beoordelen. Het beschrijft de correlatie tussen de diameter van de buis en de dikte van de buiswand.
Eigenschappen
Artikelnummer
| Artikelnummer | PE-Xa dout x s (mm) | DN | Elek. Leiding d_out/in (mm) | Buitenmantel dout (mm) | Gewicht (kg/m) | Buigradius (m) | Gem. isolatiedikte (mm) | U-Waarde |
| MQ12525CE | 2 x 25 x 2.3 | 20 | 25/18.8 32/25 | 125 | 1,63 | 0,3 | 15 | 0,426 |
| MQ12532CE | 2 x 32 x 2.9 | 25 | 25/18.8 32/25 | 125 | 1,79 | 0,3 | 12 | 0,862 |
| MQ16032CE | 2 x 32 x 2.9 | 25 | 25/18.8 32/25 | 160 | 2,27 | 0,5 | 27 | 0,391 |
| MQ16040CE | 2 x 40 x 3.7 | 32 | 2 x 32/25 | 160 | 2,60 | 0,6 | 15 | 0,745 |
| MQ20050C40 | 2 x 50 x 4,6 | 40 | 2 x 40/32 | 200 | 4,00 | 0,8 | 22 | 0,423 |
