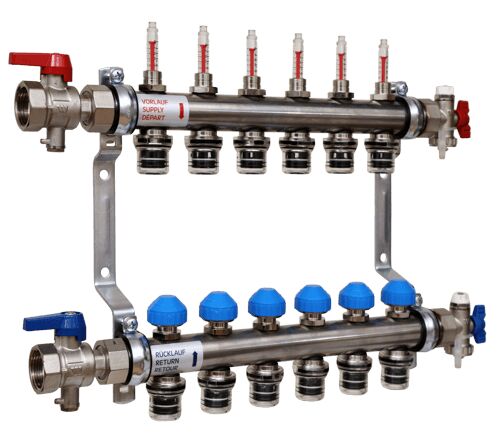

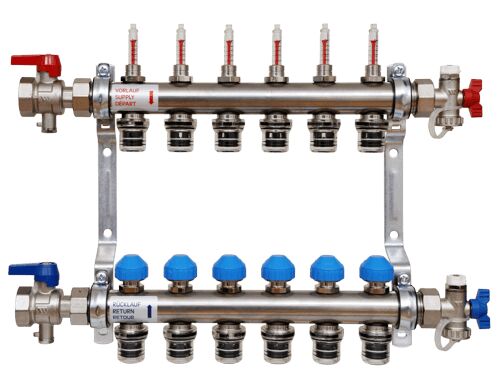

Колектор опалювального контуру HKV PnG Pro зі штекерним з'єднувачем і комплектом кульових кранів
Описание
Колектор з нержавіючої сталі з труб з круглим перетином відповідно до DIN EN 1264-4. Двостороннє підключення 1" зовнішньою різьбою з плоскими ущільненнями для розподільних приладів і вузла підмішування. Попередньо змонтовані роз'єми Push'n'Go на виходах для підключення труб PEX Ø 16 мм відповідно до DIN EN ISO 15875-2 або труб PERT (не підходять для підключення до алюмінієвих композитних труб). Відстань між осями виходів 50 мм. Готовий до монтажу на настінному кронштейні, трубні хомути з шумоізоляцією відповідно до DIN 4109.
Подача (вгорі): перекривні витратоміри з дуже низьким падінням тиску. Індикатор витрати 0–4 л/хв.
Обратка (внизу): регулювальні та запірні клапани з адаптацією M30 x 1,5. Запірний розмір 11,8 мм.
Комплект поставки: додається комплект кульових кранів KH-SET WMZ і комплект кінцевих заглушок ES-SET Quattro 1".
Технічні характеристики
- Макс. робочий тиск: 6 бар
- Температура середовища: 5–55 °C
- Підключення первинного контуру і набору кінцевих частин: G 1" зовнішня різьба
- Підключення контурів опалення: труба PE-X Ø 16 мм відповідно до DIN EN ISO 15875-2 або труба PER-T
- Підключення для приводів: M30 x 1,5 / замикаючий розмір 11,8 мм / хід 2,5 мм
- Колектор: нержавіюча сталь 1.4301
Технические характеристики
Артикулы
| Тип | Контур опалення | Артикул |
| HKV 0-4 1" VA PnG Pro 02 | для 2 контурів опалення | 10084890 |
| HKV 0-4 1" VA PnG Pro 03 | для 3 контурів опалення | 10084891 |
| HKV 0-4 1« VA PnG Pro 04 | для 4 контурів опалення | 10084892 |
| HKV 0-4 1» VA PnG Pro 05 | для 5 контурів опалення | 10084893 |
| HKV 0-4 1" VA PnG Pro 06 | для 6 контурів опалення | 10084894 |
| HKV 0-4 1« VA PnG Pro 07 | для 7 контурів опалення | 10084895 |
| HKV 0-4 1» VA PnG Pro 08 | для 8 контурів опалення | 10084896 |
| HKV 0-4 1" VA PnG Pro 09 | для 9 контурів опалення | 10084897 |
| HKV 0-4 1« VA PnG Pro 10 | для 10 контурів опалення | 10084898 |
| HKV 0-4 1» VA PnG Pro 11 | для 11 контурів опалення | 10084899 |
| HKV 0-4 1" VA PnG Pro 12 | для 12 контурів опалення | 10084900 |
