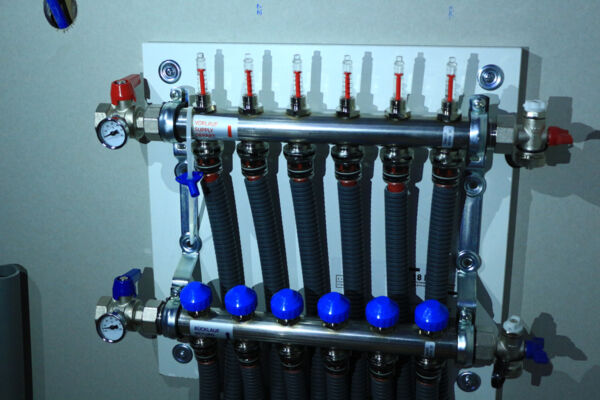

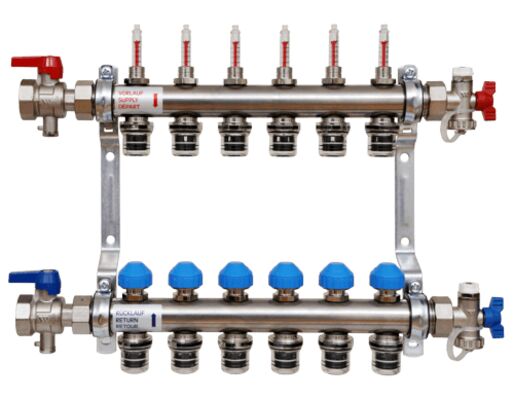

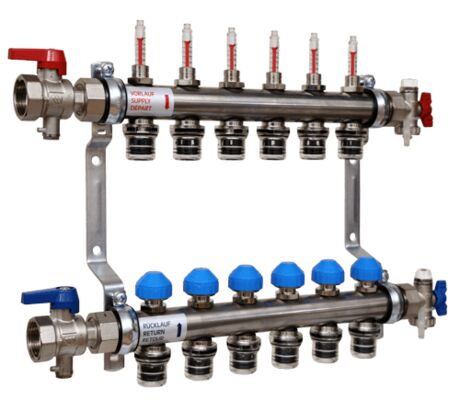

Heizkreisverteiler HKV PnG Pro mit Steckverbinder Endstück- und Kugelhahn-Set
Beschreibung
Edelstahl Rundrohrverteiler gemäß DIN EN 1264-4. Beidseitiger flachdichtender 1" AG Anschluss für Verteilerzubehör und
Verteiler-Regelstation. Vormontierte Steckverbinder Push'n'Go an den Abgängen zum Anschluss vom Ø 16 mm PEX Rohr
gemäß DIN EN ISO 15875-2 oder PERT Rohr (nicht zum Anschluss an Alu-Verbundrohre geeignet). Achsabstand der Abgänge 50 mm. Fertig montiert auf Wandhalterung, Rohrschellen schallgedämmt gemäß DIN 4109.
Vorlauf (oben): absperrbare Durchflussmesser mit sehr geringem Druckverlust. Durchflussanzeige 0-4 l/min.
Rücklauf (unten): Regulier- und Absperrventile mit Adaption M30 x 1,5. Schließmaß 11,8 mm.
Lieferumfang: beiliegend Kugelhahnset KH-SET WMZ und Endstückset ES-SET Quattro 1".- max. Betriebsdruck: 6 bar
- Mediumtemperatur: 5-55° C
- Anschluss Primärkreis und Endstückset: G 1" Außengewinde
- Anschluss Heizkreise: Ø 16 mm PE-X Rohr gemäß DIN EN ISO 15875-2 oder PER-T Rohr
- Anschluss für Stellantriebe: M30 x 1,5 / Schließmaß 11,8 mm / Hub 2,5 mm
- Heizkreisverteiler: Edelstahl 1.4301
Technische Daten
Ausführungen
| Typ | Artikel-Nr. |
|
| HKV 0-4 1" VA PnG Pro 02 | 10084890 | für 2 Heizkreise |
| HKV 0-4 1" VA PnG Pro 03 | 10084891 | für 3 Heizkreise |
| HKV 0-4 1" VA PnG Pro 04 | 10084892 | für 4 Heizkreise |
| HKV 0-4 1" VA PnG Pro 05 | 10084893 | für 5 Heizkreise |
| HKV 0-4 1" VA PnG Pro 06 | 10084894 | für 6 Heizkreise |
| HKV 0-4 1" VA PnG Pro 07 | 10084895 | für 7 Heizkreise |
| HKV 0-4 1" VA PnG Pro 08 | 10084896 | für 8 Heizkreise |
| HKV 0-4 1" VA PnG Pro 09 | 10084897 | für 9 Heizkreise |
| HKV 0-4 1" VA PnG Pro 10 | 10084898 | für 10 Heizkreise |
| HKV 0-4 1" VA PnG Pro 11 | 10084899 | für 11 Heizkreise |
| HKV 0-4 1" VA PnG Pro 12 | 10084900 | für 12 Heizkreise |
