EA Ochrana EA CC & EA CC 55.1
Popis

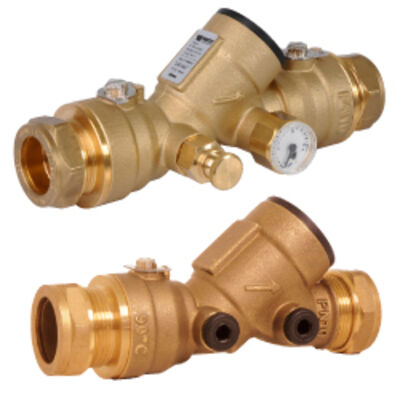

EA CC 55.1 je plne integrovaná bezpečnostná jednotka EA so špeciálnymi funkciami zameranými na ľahké ovládanie a úsporu času. Výmena alebo čistenie znečisteného spätného ventilu sa stalo predmetom niekoľkých jednoduchých úkonov.
U DN15 a DN20 je okrem ventilu na vstupnej strane integrovaný aj tlakomer a regulačný ventil, ventil na výstupnej strane. Takto sa zabráni odtoku potrubia za ES CC 55.1 počas práce.
DN25 s 28 mm kompresným pripojením bol špeciálne vyvinutý pre inštaláciu pred navijakom požiarnej hadice. EA CC 55.1 DN25 s 28 mm prípojkou na stlačenie bol špeciálne navrhnutý pre inštaláciu pred navijak požiarnej hadice. Podľa použitia je možné objednať aj základné prevedenie (typ CC) bez manometra a regulačného ventilu.
Výhody tejto ochrannej jednotky:
ľahká inštalácia;
rýchle overenie jednotky;
ľahko sa čistí;
vymeniť plastový spätný ventil bez demontáže jednotky a bez vypúšťania potrubia za jednotkou;
štandardný plastový spätný ventil Watty typu IO so schválením Kiwa;
vybavené tesniacimi otvormi. To umožňuje zapečatiť zabezpečenie.
Štandardizácia
EA CC 55.1 bol vyvinutý v súlade s
EN 1717 a EN 13959.
Inštalačné pokyny
Nainštalujte EA CC 55.1 podľa vodného listu 3.8 a tiež to zistite
v publikácii ISSO 55.1.
- Telo: mosadz.
- Spätný ventil: plastový.
- Tesnenie spätného ventilu: guma.
- Regulačný ventil: mosadz.
- Guľový ventil: nehrdzavejúca oceľ.
- Manometer: mosadz.
- Pracovný tlak: PN 10.
- Nominálna pracovná teplota: 65 ° C.
- Maximálna teplota: 90 ° C po dobu 1 hodiny / deň (tlakomer: max. 70 ° C).
- Menovitý priemer: DN15 - DN20 - DN25.
- Spojenie: bicone 15 - bicone 22 - bicone 28.
- Schválenia: Kiwa.
Technické údaje
Obj. číslo
| Kód | Typ | DN | PU | |
| 228015200 | EA CC 55.1 | 15 | 15 kompresia | 1 |
| 228020200 | EA CC 55.1 | 20 | 22 kompresia | 1 |
| 228025200 | EA CC 55.1 | 25 | 28 kompresia | |
| 228015201 | EA CC | 15 | 15 kompresia | |
| 228020201 | EA CC | 20 | 22 kompresia | |
| 228025201 | EA CC | 25 | 28 kompresia | |
