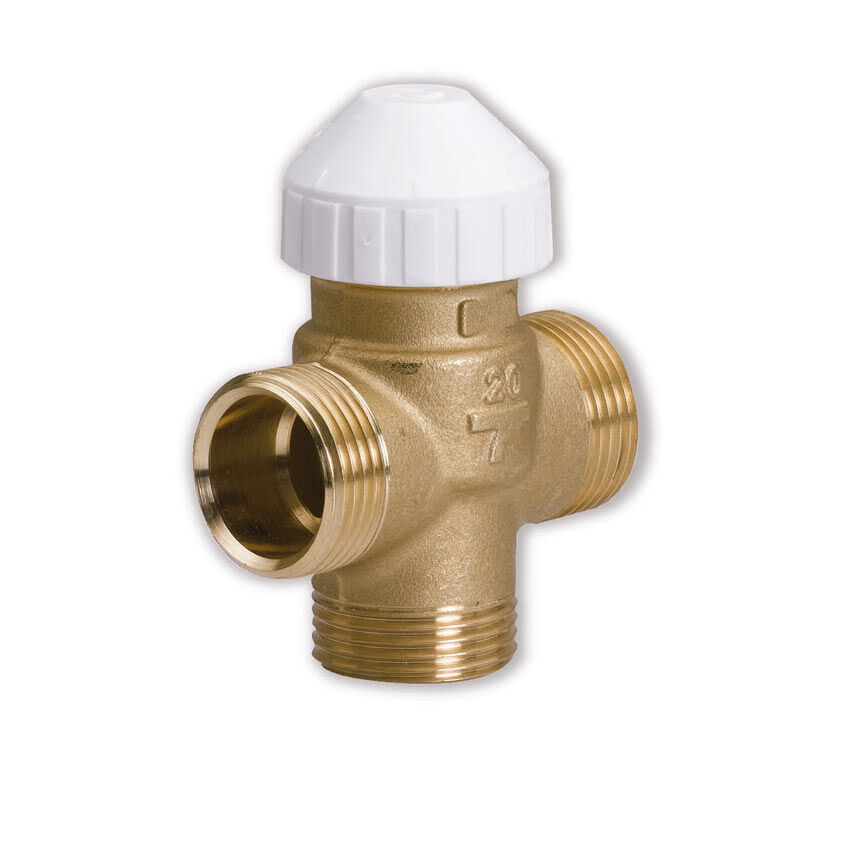

Trojcestný mosadzný ventil 3131 pre fancoily
×
![]()
Trojcestný mosadzný ventil 3131 pre fancoily
Trojcestný mosadzný ventil 3131 pre fancoily
Popis
Trojcestné mosadzné ventily pre fan-coily. Kompatibilné s pohonmi série 22C, 22CX, 26LC a EMUJC. max. prevádzková teplota: 100°C. Zdvih taniera: 2,5 mm. možno použiť so zmiešavacím is prepínacím ventilom. menovitý tlak: 16 barov.
Hodnoty Kvs a odtokového KvS, ktoré uvádzame v tabuľke, sa vzťahujú k ventilu, ktorý slúži na prepínanie.
- Nominal pressure: 16 bar.
- Max. operating temperature: 100°C.
- Disc stroke: 2.5 mm.
Technické údaje
Obj. číslo
| Typ | Diel c. WII | Obj. číslo | Veľkosť | Kvs | Obtok Kvs |
| 31311) | 313112 | 10001546 | 1/2" M | 1,7 | 1,3 |
| 31311) | 313134 | 10001547 | 3/4" M | 2,8 | 1,8 |
| 31311) | 31311 | 10001549 | 1" M | 4,5 | 3,1 |
| 31312) | 313112P | 10026459 | 1/2" M | 1,7 | 1,3 |
| 31312) | 313134P | 10001753 | 3/4" M | 2,8 | 1,8 |
| 31312) | 31311P | 10001552 | 1" M | 4,5 | 3,1 |
| 31312) | 313112P04 | - | 1/2" M | 0,4 | 0,35 |
| 31312) | 313112P063 | - | 1/2" M | 0,63 | 0,56 |
| 31312) | 313112P1 | - | 1/2" M | 1,0 | 0,86 |
| 31312) | 313134P4 | - | 3/4" M | 4,0 | 1,8 |
1) s kužeľom, vhodné skrutkové pripojenie Typu 840
2) ploché tesnenie
