Popis
ULTRAMIX.
Viditelný termostatický směšovač pro komunální zařízení, jako jsou bazény, sportovní střediska, školy, továrny, kempy, nemocnice, lázně aj., který umožňuje regulaci a udržuje teplotu smíšené vody na konstantní úrovni a také při různých hodnotách tlaku (max. 1,5 baru). Mosazné těleso.

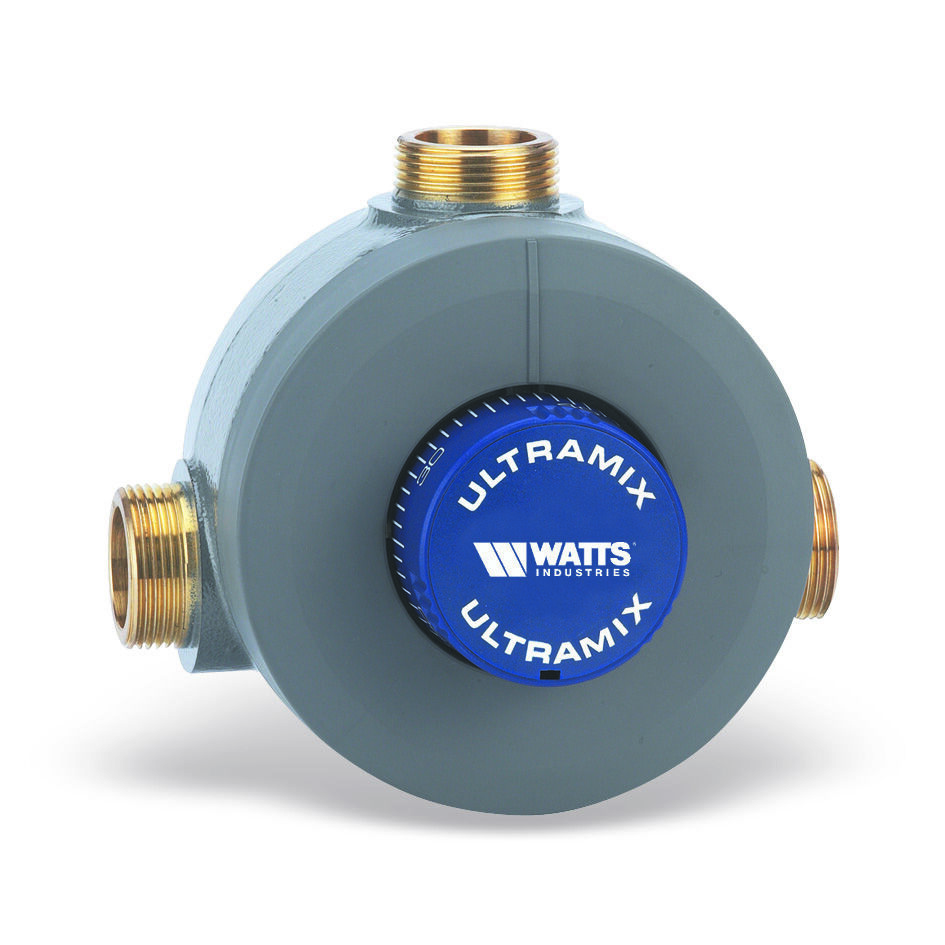

Kryt s šedou epoxidovou povrchovou úpravou a modrý knoflík se stupnicí (typ E).
Pochromovaný kryt s bílým knoflíkem se stupnicí (typ C).
Mechanismus proti zadření s filtry a zpětnými ventily. Bimetalový ocelový pásek pokrytý rilsanem, který ho chrání před tvořením vodního kamene.
- Dostupný ve dvou rozsazích nastavení teploty: 10÷50°C nebo 30÷70 °C s možností zablokování.
- Ochrana před opařeninami: vypnutí vody do méně než 2 sekund v případě absence studené vody.
- Max. provozní tlak: 10 bar.
- Max. teplota teplé vody: 85°C.
- Garantovaný průtok před klapkou při dynamickém tlaku: 3 bary.
- Přívod teplé vody nalevo, výstup smíšené vody nahoře.
- Max. rozdíl mezi teplotou na vstupu a výstupu: 5°C (vodítkem nám může být koeficient současnosti).
Technické údaje
Obj. číslo
| Typ | Díl č. WII | Obj. číslo | Velikost | Počet uživatelů | T oC range | Průtoková rychlost l/min. |
| TX90 | TX91E | 10002504 | 3/4" | 1-7 | 10-50° C | 3-56 |
| TX90 | TX91C | 3/4" | 1-7 | 10-50° C | 3-56 | |
| TX90 | TX92E | 10002505 | 3/4" | 1-10 | 10-50° C | 3-80 |
| TX90 | TX92C | 3/4" | 1-10 | 10-50° C | 3-80 | |
| TX90 | TX93E | 10002503 | 1" | 1-15 | 10-50° C | 3-120 |
| TX90 | TX93C | 1" | 1-15 | 10-50° C | 3-120 | |
| TX90 | TX94E | 10002494 | 1.1/4" | 1-21 | 10-50° C | 5-175 |
| TX90 | TX94C | | 1.1/4" | 1-21 | 10-50° C | 5-175 |
| TX90 | TX95E | 10002493 | 1.1/2" | 1-32 | 10-50° C | 5-260 |
| TX90 | TX95C | | 1.1/2" | 1-32 | 10-50° C | 5-260 |
| TX90 | TX96E | 10002506 | 2" | 1-50 | 10-50° C | 6-400 |
| TX90 | TX96C | | 2" | 1-50 | 10-50° C | 6-400 |
| TX90 | TX91E37 | 10002495 | 3/4" | 1-7 | 30-70° C | 3-56 |
| TX90 | TX91C37 | 3/4" | 1-7 | 30-70° C | 3-56 | |
| TX90 | TX92E37 | 10002496 | 3/4" | 1-10 | 30-70° C | 3-80 |
| TX90 | TX92C37 | 10002497 | 3/4" | 1-10 | 30-70° C | 3-80 |
| TX90 | TX93E37 | 10002498 | 1" | 1-15 | 30-70° C | 3-120 |
| TX90 | TX93C37 | 10002499 | 1" | 1-15 | 30-70° C | 3-120 |
| TX90 | TX94E37 | 10002500 | 1.1/4" | 1-21 | 30-70° C | 5-175 |
| TX90 | TX94C37 | 10002501 | 1.1/4" | 1-21 | 30-70° C | 5-175 |
| TX90 | TX95E37 | 1.1/2" | 1-32 | 30-70° C | 5-260 | |
| TX90 | TX95C37 | 1.1/2" | 1-32 | 30-70° C | 5-260 | |
| TX90 | TX96E37 | 10002492 | 2" | 1-50 | 30-70° C | 6-400 |
| TX90 | TX96C37 | 2" | 1-50 | 30-70° C | 6-400 |
