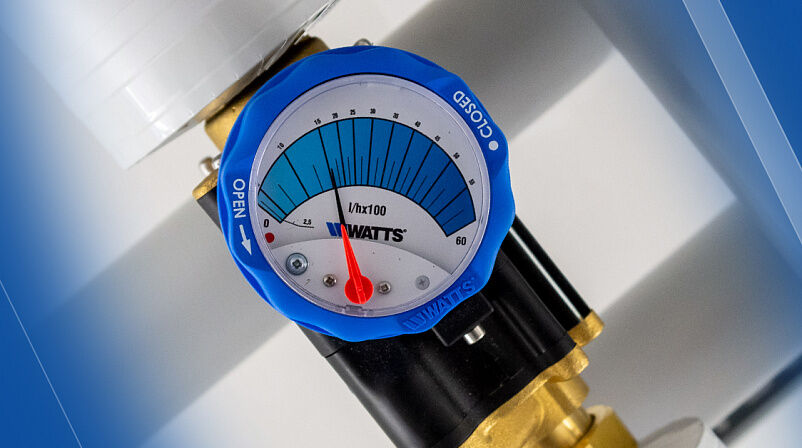

Statisches Abgleichventil iDROSET® Series CF (Überwurfmutter)

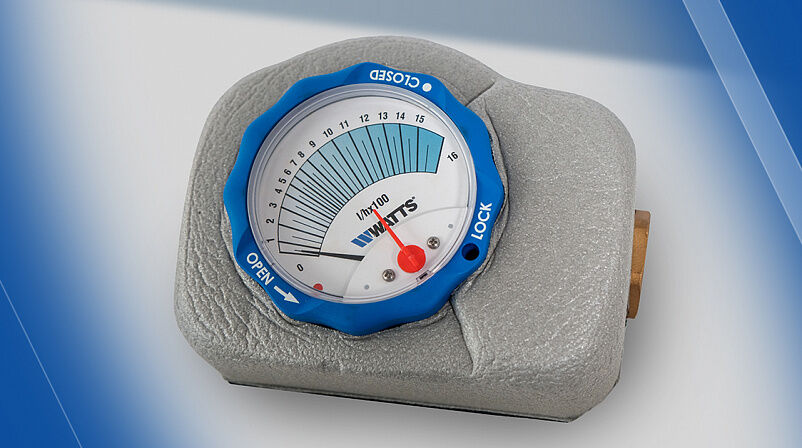

Statisches Abgleichventil iDROSET® Series CF in Isolierungsschale

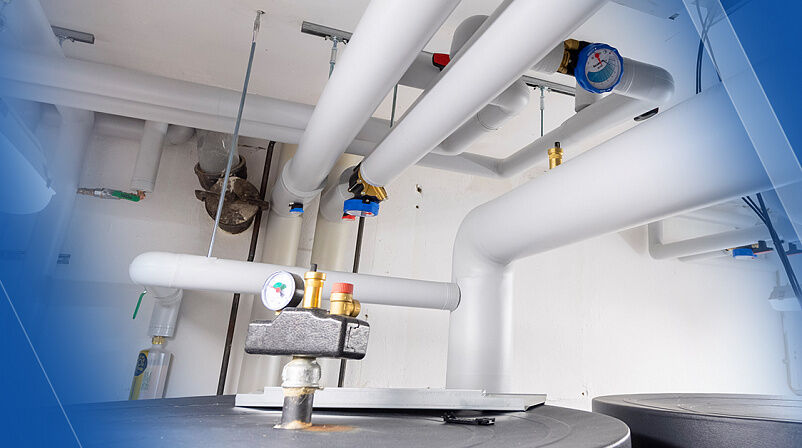

Statisches Abgleichventil iDROSET® Series CF (Überwurfmutter)

ONLINE KONFIGURATOR

BIM DATEI

VDI 3805

E-LEARNING

Beschreibung

Abgleich- und Regelventil mit Gewindeanschlüssen für Heizungs- und Kühlanlagen. Absperrfunktion. Einstellung und Anzeige der Parameter am Gerät ohne spezielle Instrumente. Gehäuse aus Messing und Verbundmaterial.

Isolierschalen für Abgleichventile iDROSET® Serie CF als Zubehör erhältlich.
Wärmeleitfähigkeit λ: 0,036 W/mK. Brandschutzklasse B2 nach DIN 4102.

Nenndruck: 16 Bar
Betriebstemperaturbereich von -10°C bis 110°C
Großer Einstellbereich des Durchflusses 32:1
Flüssigkeiten: Wasser mit Glykol bis zu 50% möglich
Anschluss: 1/2"-2" Überwurfmutter

Technische Daten

Ausführungen

Typ	Artikel - Nr.	Anschluss	Kvs	Durchfluss [l/h]	Gewicht [kg]	Artikel - Nr.
iDROSET® Serie CF (Überwurfmutter)						Isolierschale
iDROSET CF DN15	10082641	1/2" UM	1,7	35/700	1,0	10084946
iDROSET CF DN20	10082642	3/4" UM	1,7	35/700	1,0	10084947
iDROSET CF DN25	10082643	1" UM	4,4	50/1600	1,1	10084948
iDROSET CF DN32	10082786	1 1/4" UM	14	250/6000	2,6	10084950
iDROSET CF DN40	10082787	1 1/2" UM	14	250/6000	2,6	10084950
iDROSET CF DN50	10082788	2" UM	25	400/10000	5,1	10084951
