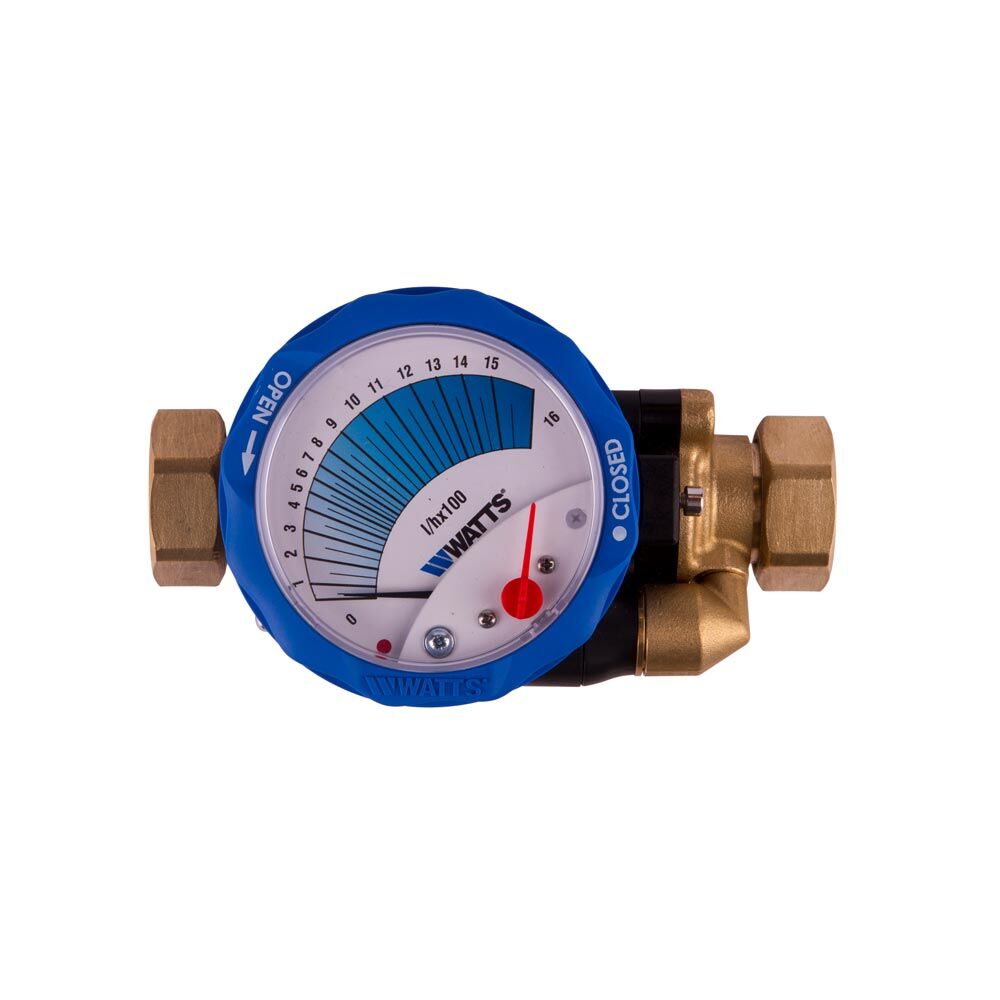

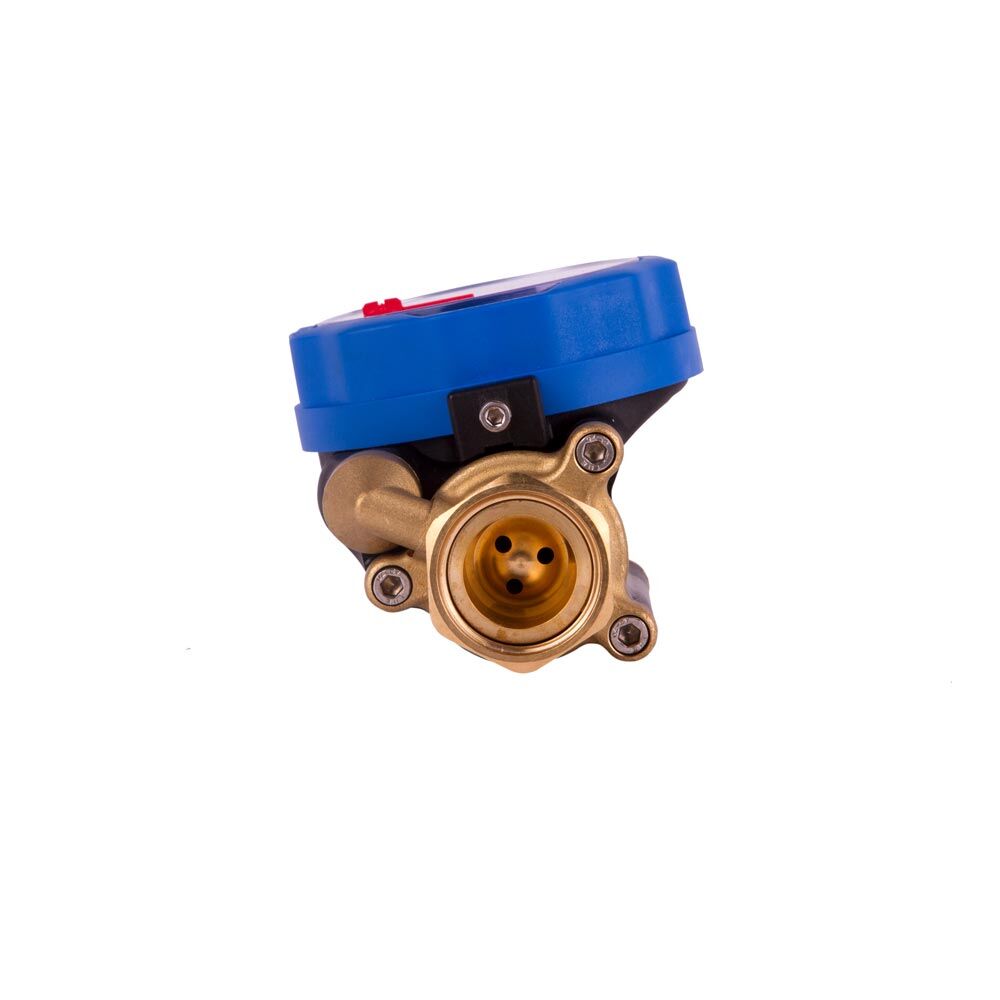

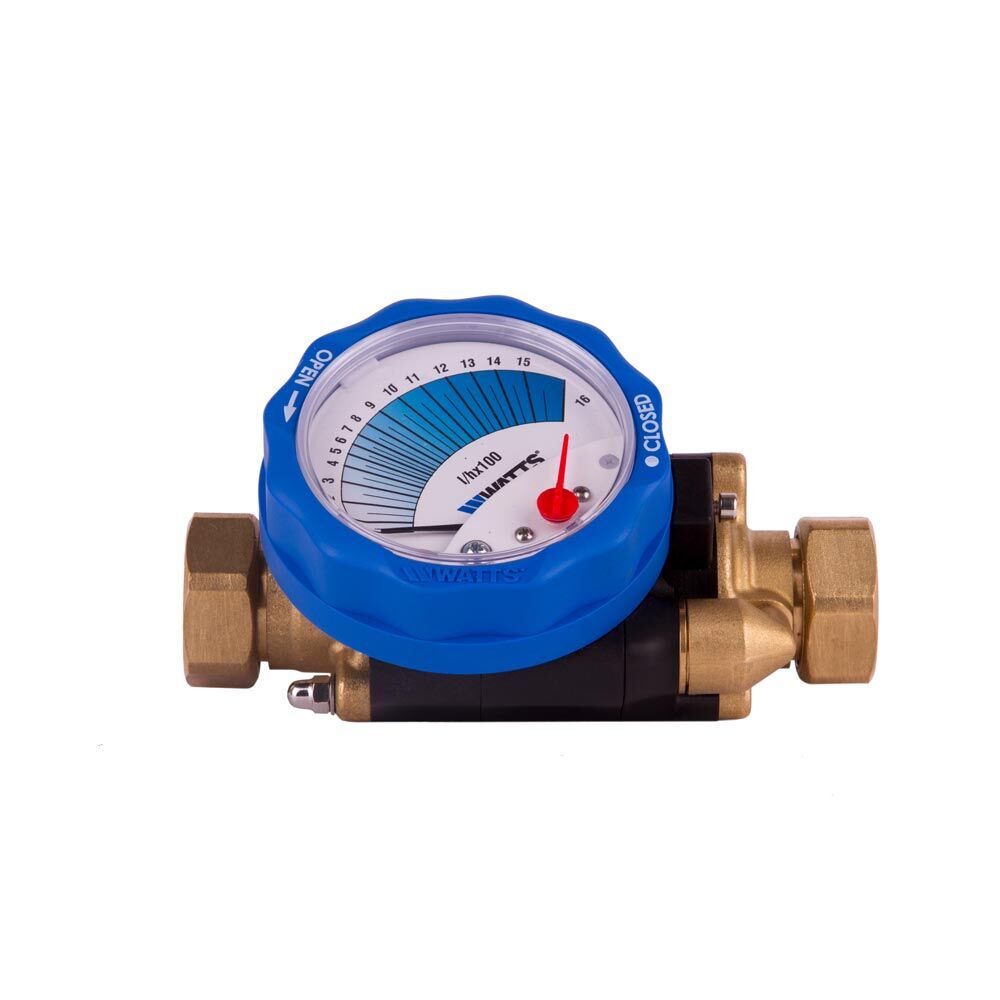

Statický vyvažovací ventil iDROSET® série CF
×
![]()
Statický vyvažovací ventil iDROSET® série CF
Statický vyvažovací ventil iDROSET® série CF
Popis
Statický vyvažovací a regulačný ventil Séria CF Watts Značka s voľným pripojením matice od DN15 do DN50 pre vykurovanie, chladenie a rozvod vody pre domácnosť - skontrolujte národné predpisy - systémy. Mosadzné a polyamidové telo. Nová patentovaná technológia, ktorá umožňuje okamžité nastavenie a čítanie prietoku na palube bez potreby špeciálnych nástrojov. Funkcia vypnutia. Zámok ručného kolesa. Indikácia nastavenej hodnoty prietoku ručným červeným ukazovateľom.

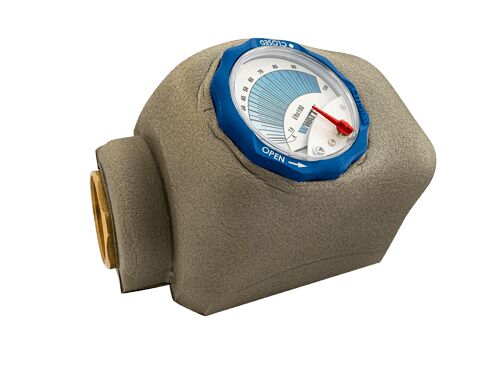

Izolačné škrupiny pre vyvažovacie ventily iDROSET® Series CF. Tepelná vodivosť λ: 0,036 W / mK. Ohňovzdorné: trieda B2 - DIN 4102.
- Nominálny tlak 16 bar.
- Rozsah prevádzkových teplôt
- od -10 ° C do 110 ° C.
- Vyrovnávací pomer zníženia až na 32: 1.
- Tekutiny: voda s glykolom až do 50%.
Technické údaje
Obj. číslo
| Part Number | DN | Kvs | Prietok (l / h) | Váha(Kg) | Q.ty/Balenie | Box/Carton |
| Pripojenie spojovacej matice | ||||||
| PAP-S015 | 1/2” | 1,7 | 35/700 | 1,0 | 1 | 1 |
| PAP-S020 | 3/4” | 1,7 | 35/700 | 1,0 | 1 | 1 |
| PAP-M025 | 1” | 4,4 | 50/1600 | 1,1 | 1 | 1 |
| PAP-L032 | 1 1/4” | 14 | 250/6000 | 2,6 | 1 | 1 |
| PAP-L040 | 1 1/2” | 14 | 250/6000 | 2,6 | 1 | 1 |
| PAPXL050 | 2” | 25 | 400/10000 | 5,1 | 1 | 1 |
Stiahnuť
-
iDROSET Series CF | STEP | XL050
-
iDROSET Series CF | DXF | XL050
-
iDROSET Series CF | STEP | S020
-
iDROSET Series CF | DXF | S020
-
iDROSET Series CF | DWG | S020
-
iDROSET Series CF | DXF | S015
-
iDROSET Series CF | DWG | S015
-
iDROSET Series CF | STEP | M025
-
iDROSET Series CF | DXF | M025
-
iDROSET Series CF | DWG | M025
-
iDROSET Series CF | STEP | L040
-
iDROSET Series CF | DXF | L040
-
iDROSET Series CF | DWG | L040
-
iDROSET Series CF | STEP | L032
-
iDROSET Series CF | DXF | L032
-
iDROSET Series CF | DWG | L032
-
iDROSET Series CF | DWG | XL050
-
iDROSET Series CF | STEP | FF connection
