MICROFLEX® DUO CHAUFFAGE
Description

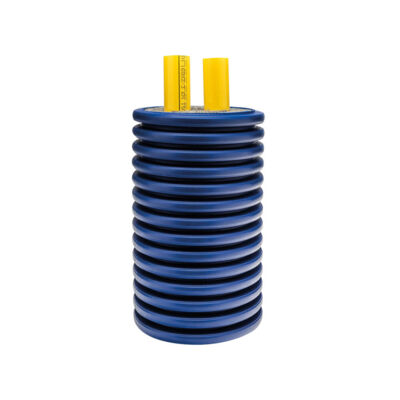

Conduite double souterraine flexible pré-isolée et autocompensatrice. Principalement utilisée pour le transport de l’eau de chauffage et refroidissement mais également de l’eau potable (chaude), eaux résiduaires ou autres fluides.
Les tuyaux caloporteurs en PER-a suivant la norme EN ISO 15875 sont dotés d’une couche de barrage à la diffusion d’oxygène en jaune selon DIN 4726. Les deux tubes intérieurs se distinguent d’une différence d’impression (un tiret ou deux tirets). L’os isolant central en mousse PE garantit une séparation effective et thermique entre les tubes de départ et de retour.
Les tubes caloporteurs sont enrobés de plusieurs couches de mousse PER micro cellulaire, exempte de CFC. La structure cellulaire fermée garantit la préservation optimale de la qualité avec des performances d’isolation constantes tout au long de la durée de vie. La mémoire de forme de la mousse de polyéthylène réticulé la rend élastique de façon permanente et assure le maintien de la performance d’isolation initiale, même après enroulement, déroulement et flexion répétés du système. Facteur d’absorption d’eau minimal < 1% suivant ISO 2896.
La gaine extérieure HDPE double paroi ondulée de couleur bleu foncé est du type “chambre fermée“ et est résistant aux UV. La géométrie unique de la gaine extérieure garantit une excellente flexibilité et une protection élevée contre les chocs et la pression externes. La couche intérieure en LDPE offre une protection supplémentaire au caloporteur.
• Température maxi du fluide: +85°C constante (température de pointe pendant une courte période +95°C)
• Longueur de la couronne: 100 m (coupe sur demande sans coût supplémentaire)
• Matériau tuyau caloporteur: PER-a – SDR(*) 11 – PN 6
• Matériau isolant: polyéthylène réticulé avec une valeur lambda constante de 0,0372 W/mK à 40°C
• Matériau gaine extérieure: HDPE – double paroi (paroi intérieure en LDPE)
Caractéristiques
Références
| Numéro d'article | PER-a dext x s (mm) | DN | Gaine extérieure dext (mm) | Poids (kg/m) | Rayon de cintrage (1) (m) | Puissance (2) (kW) | Épaisseur isolant (mm) | Valeur U (3) (W/m K) |
| MD12525C | 2x25x2,3 | 20 | 125 | 1,57 | 0,30 | ~30 | 24 | 0,246 |
| MD16025C | 2x25x2,3 | 20 | 160 | 2,21 | 0,50 | ~30 | 40 | 0,195 |
| MD12532C | 2x32x2,9 | 25 | 125 | 1,77 | 0,3 | ~60 | 22 | 0,319 |
| MD16032C | 2x32x2,9 | 25 | 160 | 2,41 | 0,50 | ~60 | 38 | 0,235 |
| MD16040C | 2x40x3,7 | 32 | 160 | 2,63 | 0,60 | ~90 | 30 | 0,294 |
| MD20040C | 2x40x3,7 | 32 | 200 | 4,00 | 0,80 | ~90 | 45 | 0,165 |
| MD16050C | 2x50x3,7 | 40 | 160 | 2,98 | 0,60 | ~140 | 20 | 0,411 |
| MD20050C | 2x50x4,6 | 40 | 200 | 4,03 | 0,80 | ~140 | 36 | 0,288 |
| MD20063C | 2x63x5,8 | 50 | 200 | 4,64 | 1,20 | ~220 | 22 | 0,424 |
(1) Valeur pratique sans risque de déformation ou d’endommagement du tube.
(2) Puissance en kW à Teau de 80°C et à un ΔT de 20°C.
(3) Un simple calcul de perte de chaleur peut être effectué en utilisant la valeur U.
Voir p. 42 pour la méthode de calcul.
