Čerpadlová skupina HK20

Pump Units DN20 category with insulation

Čerpadlová skupina HK20

Popis

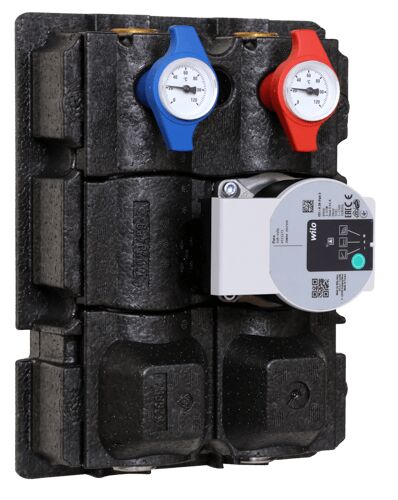

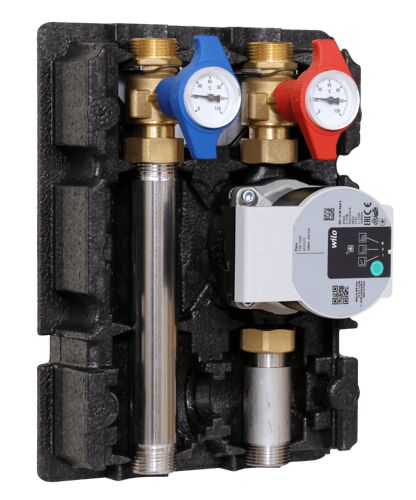

Kompaktná čerpadlová skupina DN 20 pre nemiešané vykurovacie okruhy. Trojdielny patentovaný izolačný plášť z EPP podľa GEG (nemecký zákon o energetike budov). Jednoduchá montáž na stenu iba jednou skrutkou. Skryté vedenie káblov za izoláciou. Vr. nástenný držiak a zapínanie.

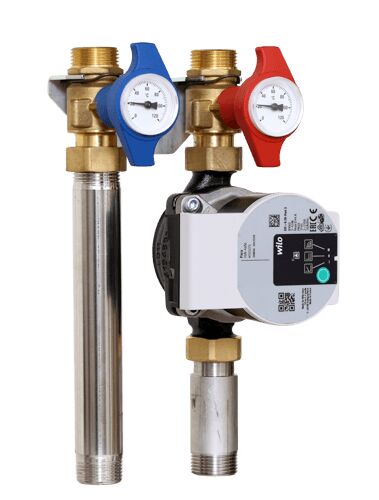

Prietokové potrubie: multifunkčný uzatvárací ventil so spätným ventilom, obehové čerpadlo 130 mm (alebo bez čerpadla).

Spiatočka: Multifunkčný uzatvárací ventil, spätné potrubie z nehrdzavejúcej ocele.

Nominálna veľkosť: DN20
Max. prevádzkový tlak: 6 bar
Prevádzková teplota: +2 - +90 ° C
Odporúčaný rozsah použitia pri DT = 20 K, Dp = 100 mbar: max. 55 kW
Všetky pripojenia: 1 "M s plochým tesnením
Celková dĺžka čerpadla: 130 mm
Osová vzdialenosť: 90 mm
Výška bez izolácie: 293 mm
Rozmery s izoláciou (Š x V x H): 240 mm x 310 mm x 217 mm

Technické údaje

Obj. číslo

Typ		Obj. číslo

HK20	Wilo ParaSC15/6, bez GK, bez zmiešavania	10084150

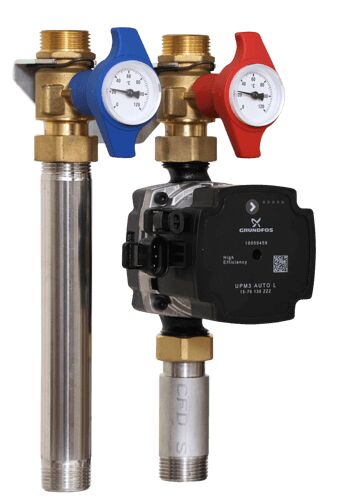

HK20	Grundfos UPM3A/7, bez GK, bez zmiešavania	10080551
HK20	bez čerpadla, bez GK	10080550

HK20-KH¹⁾	Wilo Yonos PARA 15/6, s GK, bez zmiešavania	10077142
HK20¹⁾	Wilo Yonos PARA 15/6,bez GK, bez zmiešavania	10080124
