Čerpadlová skupina HKM20

Pump Units DN20 category with insulation

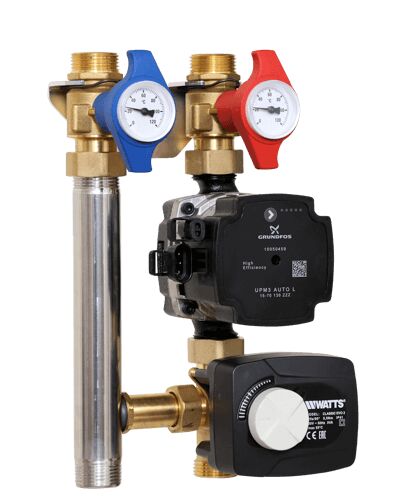

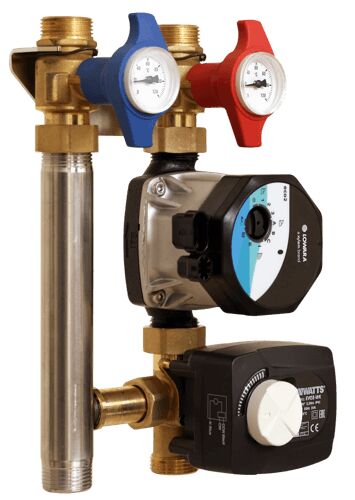

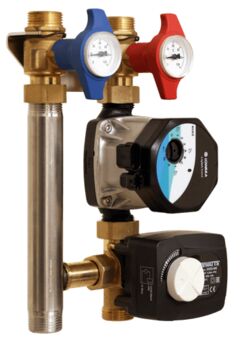

Čerpadlová skupina HKM20

Popis

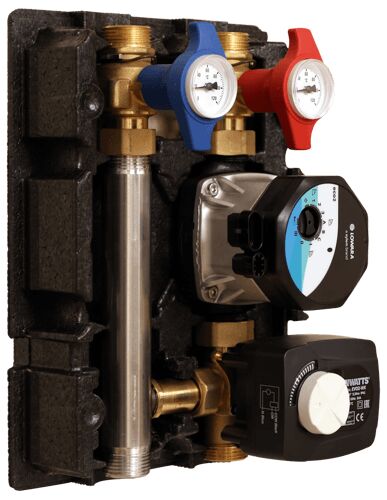

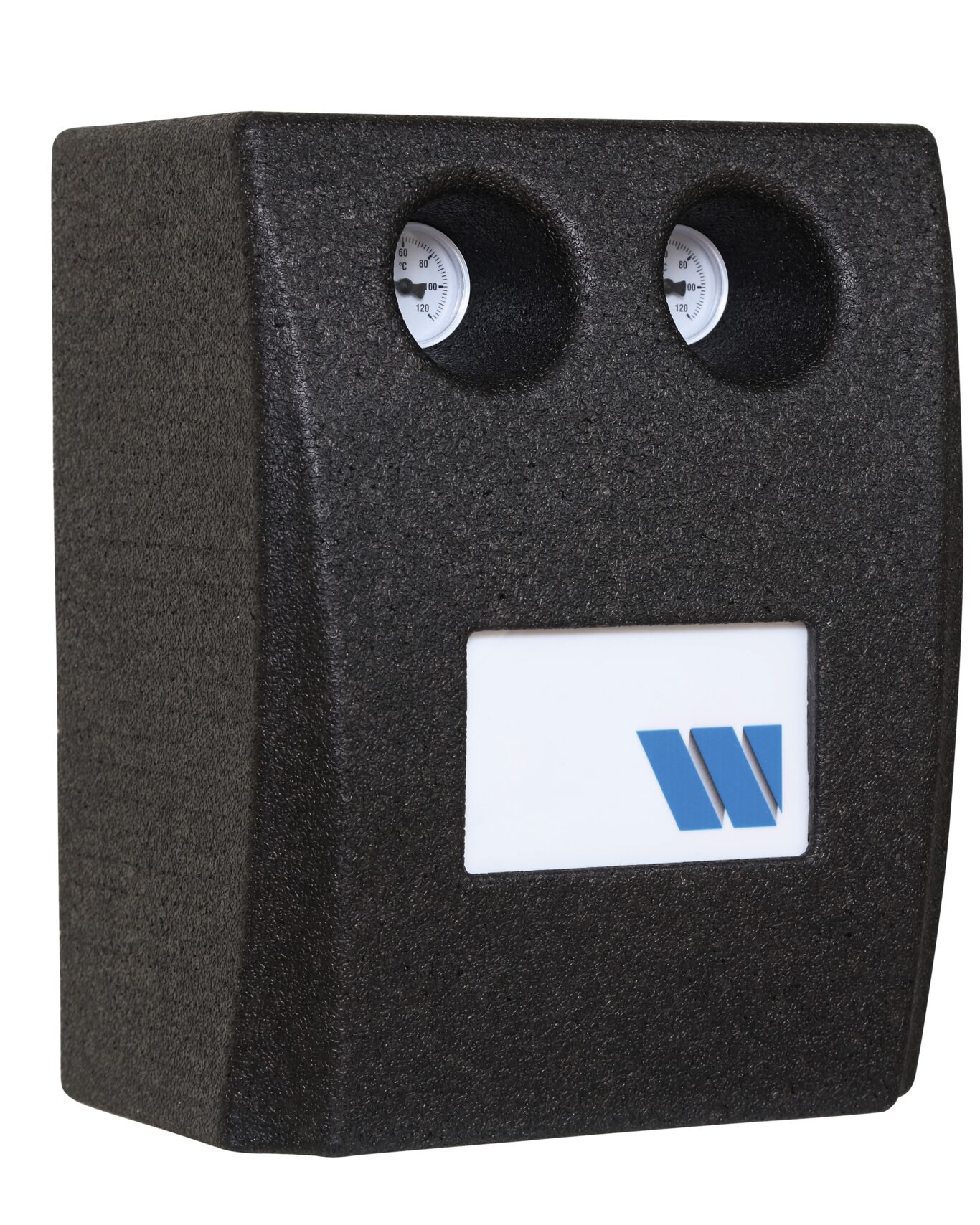

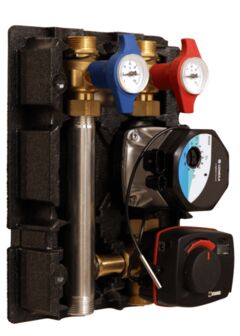

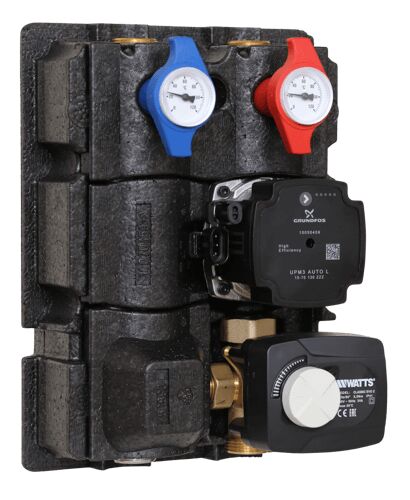

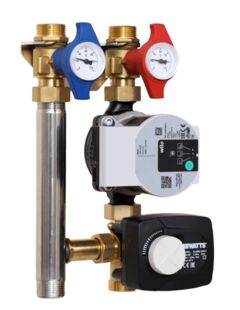

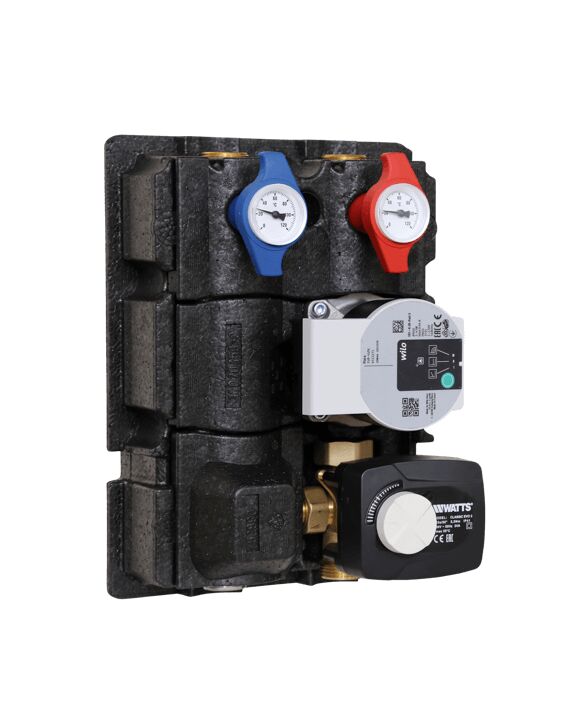

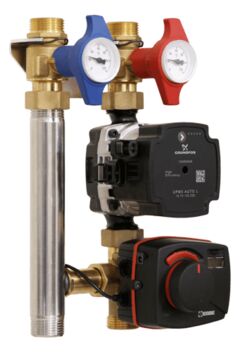

Čerpadlová skupina pre pripojenie kotlov ku zmiešavaným vykurovacím okruhom. Veľmi kompaktné prevedenie. Veľmi dobrá tepelná izolácia vďaka patentovanému trojdielnemu izolačnému EPP obalu. Ľahko upevniteľná pomocou nástennej konzoly. Skrytý rozvod káblov za izoláciou.

Prívod: Multifunkčný uzatvárací ventil s gravitačnou klapkou, teplomerom 0-120 ° C, cirkulačným čerpadlom 130 mm (alebo bez čerpadla), doplnkovým uzatváracím guľovým kohútom pod čerpadlom (v závislosti od modelu).
Spiatočka: multifunkčný uzatvárací ventil, teplomer 0-120°C,

Spojovacia rúrka z nehrdzavejúcej ocele.

Prívod a spiatočku v čerpadlových skupinách je možné obrátiť.

Čerpadlová skupina HKFC20, podobná ako HKM20, avšak servopohon s reguláciou teploty je určený na nastavenie konštantnej hodnoty.

Veľkosť: DN20

Max. prevádzkový tlak: 6 bar

Max. prevádzková teplota: +2 - +90° C

Odporúčaný rozsah použitia v DT = 20 K, Dp = 100 mbar: max. 24 kW pre Kvs hodnotu 4.0; max. 48 kW pre Kvs hodnotu 6.3

Všetky prípojky: 1"M s plochým tesnením

Celková dĺžka čerpadla:130 mm

Stredová rozteč: 90 mm

Výška bez izolácie: 293 mm

Rozmery s izoláciou (Š x V x H): 240 mm x 310 mm x 217 mm

Technické údaje

Obj. číslo

Typ		Kvs, mix	Obj. číslo
HKM20	Wilo Para SC15/6	4,0	10084149
HKM20	Grundfos UPM3A/7	4,0	10077146
HKM20	bez čerpadla	4,0	10077147

HKM20	Wilo Para SC15/6	6,3	10084148
HKM20	Grundfos UPM3A/7	6,3	10080077
HKM20	bez čerpadla	6,3	10080076

HKM20¹⁾	Wilo Yonos PARA 15/6	4,0	10077145
HKM20¹⁾	Wilo Yonos PARA 15/6	6,3	10080078
