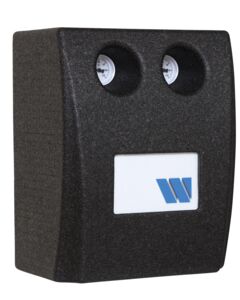

Flowbox compact HKM 20 - Compacte hydraulische mengmodule
Beschrijving
Pompgroep voor het verbinden van ketels met gemengde verwarmingscircuits. Ruimtebesparend ontwerp, pomplengte van 130 mm. Alle Watts pompgroepen en verdelers hebben een uniform ontwerp. Nieuw ontwikkelde driewegmengklep (gepatenteerd) met zeer weinig afzonderlijke onderdelen en afdichtingsoppervlakken; eenvoudig omschakelbaar van rechts naar links; de inbegrepen actuator kan in verschillende richtingen worden geïntegreerd. Een gepatenteerde EPP-isolatieschaal zorgt voor een zeer effectieve warmte-isolatie (conform de Duitse norm EnEV). Eenvoudige installatie door middel van een muurbeugel (inbegrepen). Verborgen kabelgeleiding achter de isolatie. Alle aansluitingen 1" buitendraad, met vlakke afdichting. Gebruik in gesloten verwarmingsinstallaties met niet-agressieve media, zoals water- of water-glycolmengsels. Bevat twee multifunctionele kleppen met thermometer (0-120 ° C), geïntegreerde temperatuursensor aansluiting, instelbare zwaartekrachtrem in de toevoerleiding, rode handgreep (toevoer) en blauwe handgreep (retour). Met of zonder circulatiepomp. Het huis, de spindel en koppelingen van alle afsluitkranen zijn vervaardigd uit messing. Mengkraan met messing behuizing en spindel, EPDMpakkingen, Kvs-waarde 4.0 of 6.3. Actuator met 3-punts signaalcontrole, draaihoek 90°, werktijd 120 sec. Stroomvoorziening: 230 VAC / 50 Hz.
- Max. werkduk: 6 bar.
- Min. omgevingstemperatuur: -10 °C.
- Max. omgevingstemperatuur: +40 °C.
- Min. werktemperatuur: +2 °C.
- Max. werktemperatuur: +90 °C (zie voorschriften circulatiepomp!).
- Openingsdruk zwaartekrachtrem: 10 mbar.
- Temperatuurbereik display: 0 tot 120 °C.
Technical Features
Artikelnummer
| Artikelnummer | Type | Pomp | DN | Aansl. | VE |
| 10084149 | Flowbox HKM20 kvs 4,0 | Wilo PARA SC 15/6 | 20 | 1" | 1 |
| 10077147 | Flowbox HKM20 kvs 4,0 | zonder pomp | 20 | 1" | 1 |
