Popis

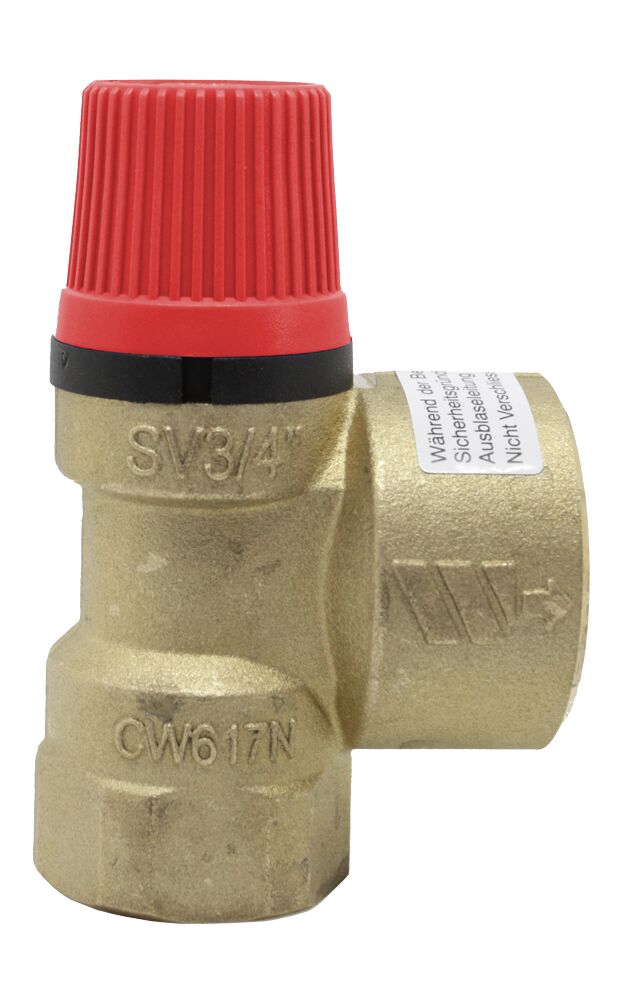

Membránový poistný ventil. Teleso z mosadze CW617N. Podľa smernice PED 97/23/CE. Identifikačné číslo CE1115. Modely DN 15, 20, 25, 32 s nastaveným tlakom 2,5, 3,0, 4,0, 6,0, 8,0 a 10,0 barov sú v súlade s TRD721, VdT Merkblatt Sicherheitsventil 100.
- Plastový kryt pre skúšku vypúštania.
- Oceľová pružina Ni-Cr.
- Prevádzková teplota: -10 - +110 °C.
- Prívod s vnútorným závitom so zosilneným výstupom.
Technické údaje
Obj. číslo
| Typ | Diel c. WII | Obj. číslo | Veľkosť | Bar |
| SVH | 0216115 | 10004636 | 1/2" x 3/4" | 1,5 |
| SV | 0216118 | 10004637 | 1/2" x 3/4" | 1,8 |
| SV | 0216120 | 10004708 | 1/2" x 3/4" | 2,0 |
| SVH | 0215125 | 10004638 | 1/2" x 3/4" | 2,5 |
| SVH | 0215130 | 10004639 | 1/2" x 3/4" | 3 |
| SVH | 0217215 | 10004730 | 3/4" x 1" | 1,5 |
| SV | 0217618 | 10004738 | 3/4" x 1" | 1,8 |
| SVH | 0217625 | 10004739 | 3/4" x 1" | 2,5 |
| SVH | 0217630 | 10004740 | 3/4" x 1" | 3 |
| SVH | 0218615 | 10004754 | 1" x 1.1/4" | 1,5 |
| SVH | 0218618 | 10004755 | 1" x 1.1/4" | 1,8 |
| SVH | 0218625 | 10004757 | 1" x 1.1/4" | 2,5 |
| SVH | 0218630 | 10004760 | 1" x 1.1/4" | 3 |
| SVH | 0218604 | 10004748 | 1" x 1.1/4" | 4 |
| SVH | 0219615 | 10004772 | 1.1/4" x 1.1/2" | 1,5 |
| SVH | 0219625 | 10004774 | 1.1/4" x 1.1/2" | 2,5 |
| SVH | 0219630 | 10004775 | 1.1/4" x 1.1/2" | 3 |
