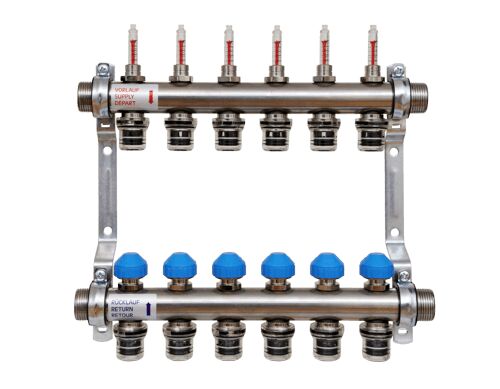

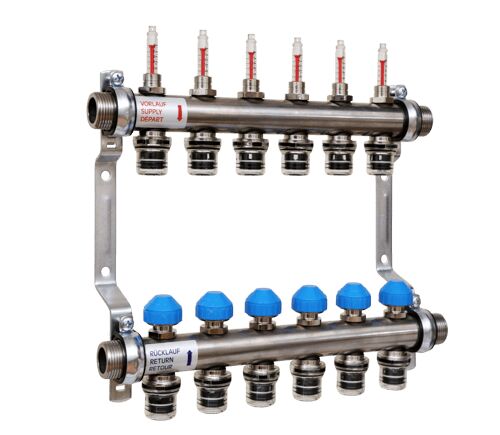

Колектор HKV PnG Pur зі швидко-роз'ємним з'єднанням

Колектор HKV PnG Pur зі швидко-роз'ємним з'єднанням

Описание

Колектор з нержавіючої сталі з круглими трубами відповідно до DIN EN 1264-4. Бічне підключення 1" зовнішня різьба з плоскими ущільненнями. Попередньо змонтовані роз'єми Push'n'Go на виходах для підключення труб PEX Ø 16 мм відповідно до DIN EN ISO 15875-2 або труб PERT (не підходять для підключення до алюмінієвих композитних труб). Відстань між осями виходів 50 мм. Готове до монтажу на настінному кронштейні, трубні хомути з шумоізоляцією відповідно до DIN 4109.

Подача (вгорі): замикаючі витратоміри з дуже низькою втратою тиску. Індикатор витрати 0-4 л/хв.

Зворотний потік (внизу): регулюючі та запірні клапани з підключенням M30 x 1,5. Запірний розмір 11,8 мм.

Комплект поставки: колектор опалювального контуру без додаткових приладдя.

Макс. робочий тиск: 6 бар
Температура середовища: 5–55° C
Підключення первинного контуру і набору кінцевих елементів: G 1" зовнішня різьба
Підключення контурів опалення: труба PE-X Ø 16 мм відповідно до DIN EN ISO 15875-2 або труба PER-T
Підключення приводу: M30 x 1,5 / замикаючий розмір 11,8 мм / хід 2,5 мм
Колектор: нержавіюча сталь 1.4301

Технічні характеристики

Артикули

Тип	Контур опалення	Артикул
HKV 0-4 1" VA PnG Pur 02	для 2 контурів опалення	10084923
HKV 0-4 1" VA PnG Pur 03	для 3 контурів опалення	10084924
HKV 0-4 1« VA PnG Pur 04	для 4 контурів опалення	10084925
HKV 0-4 1» VA PnG Pur 05	для 5 контурів опалення	10084926
HKV 0-4 1" VA PnG Pur 06	для 6 контурів опалення	10084927
HKV 0-4 1« VA PnG Pur 07	для 7 контурів опалення	10084928
HKV 0-4 1» VA PnG Pur 08	для 8 контурів опалення	10084929
HKV 0-4 1" VA PnG Pur 09	для 9 контурів опалення	10084930
HKV 0-4 1« VA PnG Pur 10	для 10 контурів опалення	10084931
HKV 0-4 1» VA PnG Pur 11	для 11 контурів опалення	10084932
HKV 0-4 1" VA PnG Pur 12	для 12 контурів опалення	10084933
