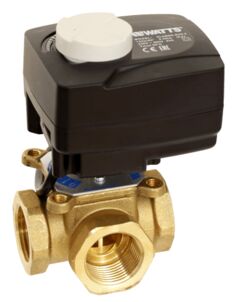

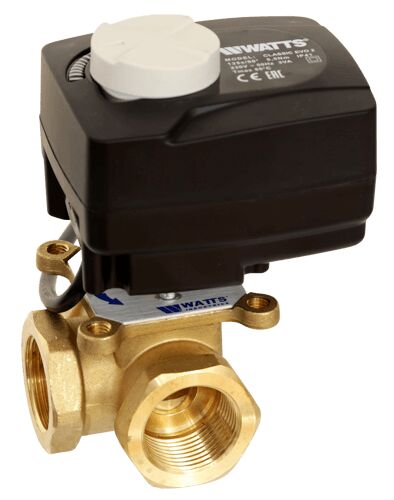

Vannes mélangeuses à secteur 3 voies V3GB
×
![]()
Vannes mélangeuses à secteur 3 voies V3GB
Vannes mélangeuses à secteur 3 voies V3GB
Description
Spécialement conçues pour la régulation des systèmes de chauffage et les systèmes de refroidissement. Elles servent à optimiser l'utilisation de l'énergie disponible.
- Vanne à 3 voies V3GB disponible comme vanne mélangeuse et comme vanne de dérivation.
- Connexions femelles de 1/2” à 2”.
- Corps et rotor en laiton, joints EPDM.
- Alimentation électrique 230 V~, 50 Hz avec 2 m de câble.
- Puissance consommée: 5 VA.
- Signal de commande 3 points.
- Rotation de 90° en 120 secondes.
- Fonctionnement manuel et automatique.
- Protection électrique IP 41 (servo-moteur).
Pression de travail max.: 10 bar.
Temp. de fonctionnement: 0°C à +110°C.
Pour systèmes de chauffage ou de refroidissement (glycol 50% maxi).
Temp. de fonctionnement: 0°C à +110°C.
Pour systèmes de chauffage ou de refroidissement (glycol 50% maxi).
Caractéristiques
Références
| diamètre | Kvs | Type | code réf. | poids (kg) | condit. | L | H | H1 |
| F 1/2” | 2,5 | V3GB | 2210027989 | 1,07 | 1/2" F | 80 | 119 | 35 |
| F 3/4” | 6 | V3GB | 2210027991 | 1,13 | 3/4" F | 80 | 119 | 35 |
| F 1” | 12 | V3GB | 2210027993 | 1,27 | 3/4" F | 82 | 119 | 35 |
| F 1”1/4 | 18 | V3GB | 2210027995 | 1,63 | 1" F | 85 | 121 | 37 |
| F 1”1/2 | 26 | V3GB | 2210027996 | 2,67 | 1" F | 116 | 126 | 42 |
| F 2” | 40 | V3GB | 2210027997 | 2,92 | 1 1/4" F | 125 | 127 | 43 |
