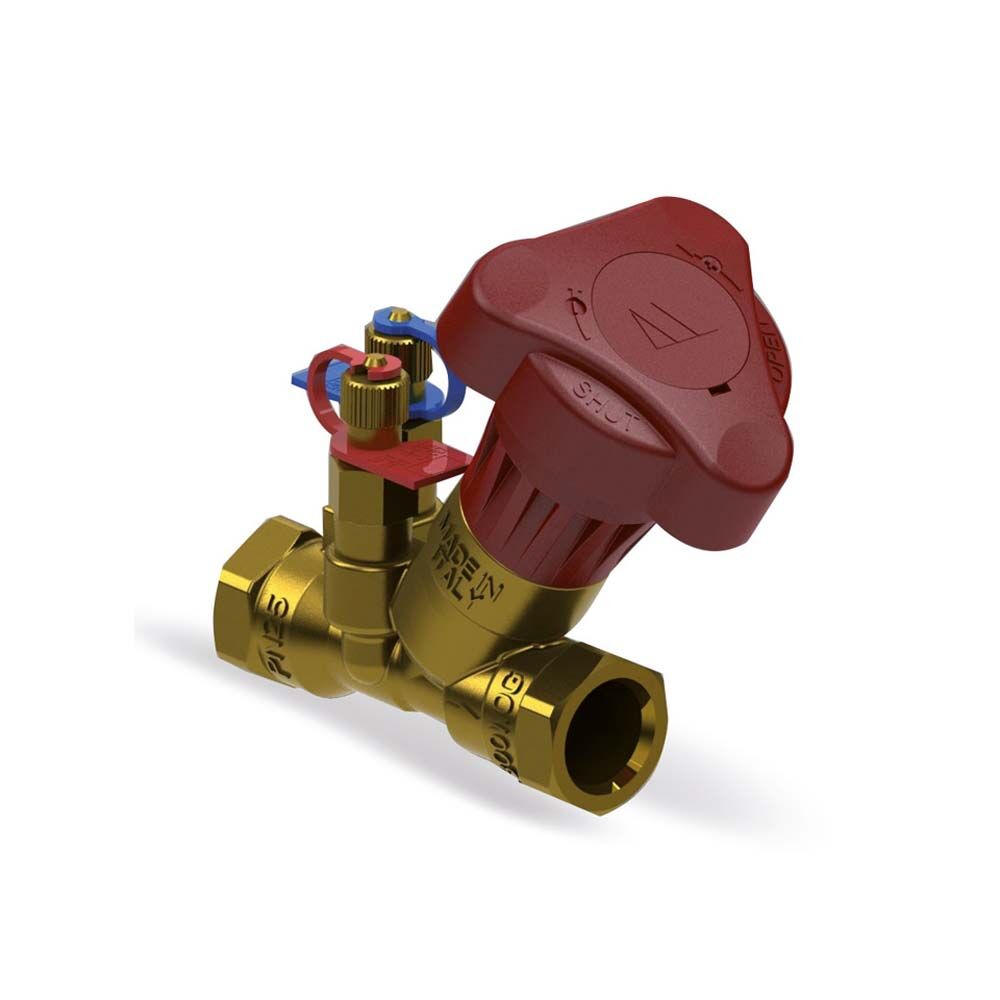

Zawór równoważący FO-BV
Opis
Zawór równoważący ze stałą kryzą i króćcami pomiarowymi, gwint wewnętrzny. Do instalacji grzewczych i chłodniczych (woda z dodatkiem glikolu, solanka), do systemów dystrybucji ciepłej i zimnej wody. Przeznaczony do odcięcia, korygowania oraz pomiaru przepływu i różnicy ciśnień, za pomocą urządzenia kontrolno - pomiarowego BVT-SET, podłączonego do dwóch króćców pomiarowych. Korpus wykonany z mosiądzu DZR.
Przyłącza - gwinty wewnętrzne (ISO 228/1 do DN 15/20, ISO 7/1 Rp dla pozostałych średnic). Błąd przepływu względem wartości Kvs ± 3%. Temperatura wody od -10°C do +120°C (poniżej 0°C - tylko w wodzie z dodatkiem płynu zapobiegającemu zamarzaniu, powyżej 100°C - tylko w wodzie z dodatkiem płynu zapobiegającemu wrzeniu). PN25 (maks. 25 bar do 100°C, maks. 20 bar przy 130°C).
- Konstrukcja zgodna z normą BS7350. Korpus zaworu wykonany z mosiądzu DZR
- Gwintowane przyłącza F/F (ISO 228/1 dla DN015/20, ISO 7/1 Rp dla większych średnic)
- Tolerancja wartości nominalnej Kvs ±3% (badanie zgodnie z normą BS7350)
- Temperatura wody od -10 °C do +130 °C (poniżej 0 °C tylko dla wody z dodatkiem płynów przeciw zamarzaniu
- powyżej 100 °C tylko dla wody z dodatkiem płynów przeciw wrzeniu)
- PN25 (maks. 25 bar do 100 °C, maks. 20 bar przy 130 °C).
Parametry techniczne
Nr kat.
| Typ | Średnica | Przepływ |
| FO-BV015 | 1/2" | 3,7 - 8,9 l/min. |
| FO-BV020 | 3/4" | 8,3 - 19,5 l/min. |
| FO-BV025 | 1" | 15,5 -36,2 l/min. |
| FO-BV032 | 1 1/4" | 32,4 - 75,0 l/min. |
| FO-BV040 | 1 1/2" | 48,6 - 112,8 l/min. |
| FO-BV050 | 2" | 91,2 - 210,6 l/min. |
