Microflex HP
Descripción
El sistema de tuberías preaisladas Microflex se compone de una tubería portadora con aislamiento térmico y un tubo exterior protector de celda cerrada resistente a los rayos UV.

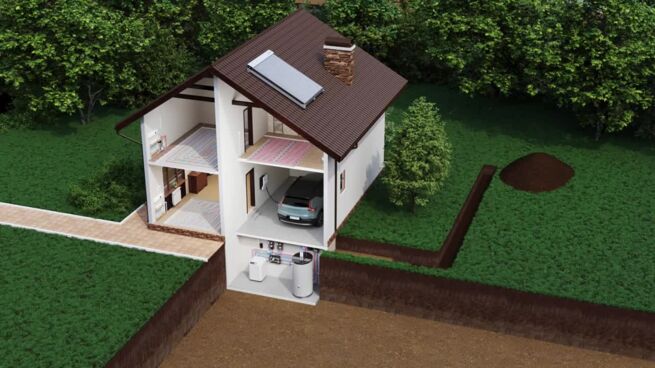

La tubería Microflex HP se utiliza para la conexión de bombas de calor externas, p. ej. bombas de calor monobloc aire-agua. El diseño inteligente de Microflex HP reúne las tuberías de impulsión y retorno para calefacción/refrigeración con dos tubos corrugados para cables de red y de control en el mismo tubo interior.
Los tubos corrugados vacíos permiten un enrutamiento seguro de los cables.
La tubería Microflex HP presenta ventajas significativas tales como el peso reducido, la gran flexibilidad y la robustez además de ser fácil y rápida de instalar incluso sobre obstáculos y alrededor de ángulos.
Los accesorios del sistema se pueden montar sin necesidad de utilizar herramientas especiales.
El sistema de tuberías Microflex HP consta de cuatro (4) componentes integrados y está fabricado según la norma EN 15632:1-3.
El tubo exterior en PE-HD, con estructura de celda cerrada, de color azul oscuro y resistente a los rayos UV protege la tubería interior así como el material aislante contra los impactos externos. Las nervaduras del tubo exterior corrugado están completamente cerradas; por tanto, es imposible que entre agua debido a daños superficiales en el tubo exterior. Gracias a la estructura corrugada, la tubería se caracteriza por tener flexibilidad longitudinal y resistencia a los impactos.
La tubería Microflex es muy robusta y resistente a sustancias agresivas.
La longitud estándar de una bobina es de 100m. Se pueden cortar longitudes a medida. Las bobinas están diseñadas para caber en remolques y contenedores estándar para camiones. Para las especificaciones de transporte y almacenaje, consulte el manual de instalación.
Características técnicas
Código de la pieza
Microflex HP: PN6/SDR11 + tubo para cables eléctricos
| Código | Ø ext x esp tubería en PE-Xa (mm) | DN | Ø interno / externo del tubo corrugado para cables eléctricos (mm) | Ø ext tubo externo (mm) | Peso (Kg/m) | Espesor promedio de aislamiento (mm) | Inner Bending Radius (1) (m) |
| MQ12525C3225E | 2 x 25 x 2,3 | 20-20 | 25/18.8 32/25 | 125 | 1,63 | 15 | 0,3 |
| MQ12532C3225E | 2 x 32 x 2,9 | 25-25 | 25/18.8 32/25 | 125 | 1,79 | 12 | 0,3 |
| MQ16032C3225E | 2 x 32 x 2,9 | 25-25 | 25/18.8 32/25 | 160 | 2,27 | 27 | 0,5 |
| MQ16040C32E | 2 x 40 x 3,7 | 32-32 | 2 x 32/25 | 160 | 2,60 | 15 | 0,6 |
| MQ20050C40EWI | 2 x 50 x 4,6 | 40-32 | 2 x 40/32 | 200 | 4,00 | 80 | 0,6 |
(1) Valores prácticos aplicables sin riesgo de deformación o daño a la tubería.
