Microflex HP pre pripojenie tepelného čerpadla
Popis
Predizolovaný potrubný systém Microflex sa skladá z tepelnej izolácie okolo nosnej rúrky a je pokrytý „uzavretou komorou“ ochranným vonkajším plášťom odolným voči UV žiareniu.

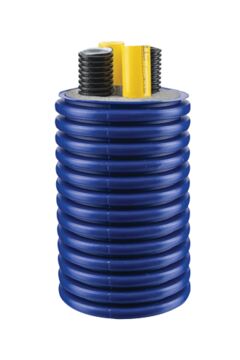

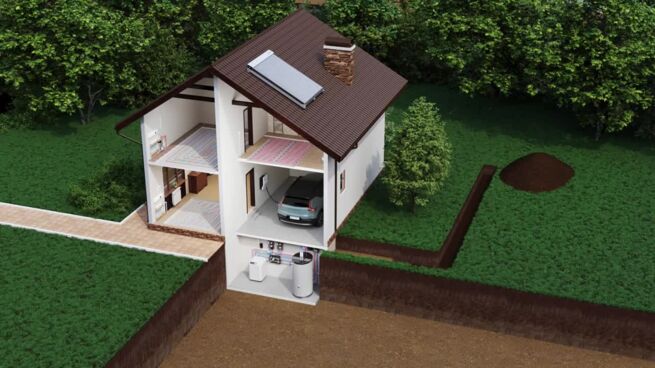

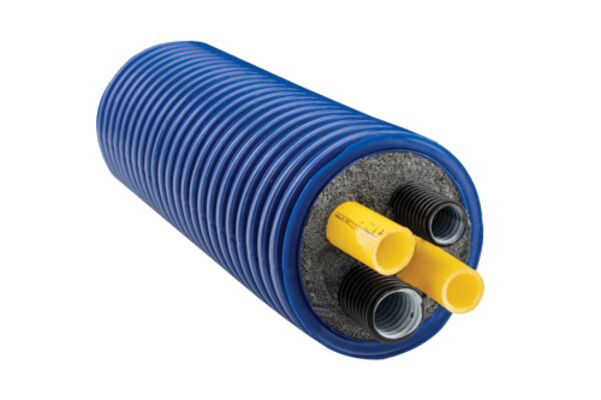

Potrubie Microflex HP sa používa na pripojenie externých tepelných čerpadiel, napr. Monoblokové tepelné čerpadlá vzduch-voda. Inteligentný dizajn Microflex HP kombinuje prívodné a vratné potrubie na vykurovanie/chladenie s dvoma vlnitými rúrkami pre hlavné a ovládacie káble v rovnakom vonkajšom plášti. Prázdne vlnité rúry umožňujú bezpečné vedenie káblov.
Poskytuje významné výhody ako nízka hmotnosť, hyperflexibilita, robustnosť a jednoduché a rýchle pokladanie aj cez prekážky a za rohy.
Systémové príslušenstvo je možné namontovať bez špeciálnych nástrojov.
Potrubný systém Microflex HP pozostáva zo štyroch (4) integrovaných komponentov a je vyrobený podľa normy EN 15632: 1-3.
Použitý izolačný materiál pozostáva zo zosieťovanej polyetylénovej peny. Okrem vynikajúcich izolačných vlastností zabezpečuje uzavretá bunková štruktúra materiálu len minimálnu nasiakavosť. Materiál neobsahuje CFC.
Vonkajší plášť odolný voči UV žiareniu v tmavomodrej farbe je vyrobený z PE-HD podľa princípu „uzavretej komory“, chráni vnútornú rúrku ako aj izolačný materiál pred vonkajšími vplyvmi. Rebrá vlnitého vonkajšieho krytu sú úplne uzavreté; vniknutie vody v dôsledku povrchového poškodenia vonkajšieho krytu je preto nemožné.
Štandardná dĺžka rolky je 100 m. Dĺžky na mieru je možné strihať. Rolky sú navrhnuté tak, aby vyhovovali štandardným nákladným prívesom a kontajnerom.
Špecifikácie prepravy a skladovania nájdete v návode na inštaláciu.
Technické údaje
Obj. číslo
Microflex HP: PN6/SDR11 + elektrické vedenie
| Kód | PE-Xa d_out x s (mm) | DN | Elektrické vlnité potrubie vonkajšie/vnútorné priemer (mm) | >Vonkajší obal d_out (mm) | Hmotnosť (Kg/m) | Priem. hrúbka izolácie (mm) | Vnútorné ohýbanie Polomer(1) (m) |
| MQ12525C3225E | 2 x 25 x 2.3 | 20-20 | 25/18.8 32/25 | 125 | 1,63 | 15 | 0,3 |
| MQ12532C3225E | 2 x 32 x 2.9 | 25-25 | 25/18.8 32/25 | 125 | 1,79 | 12 | 0,3 |
| MQ16032C3225E | 2 x 32 x 2.9 | 25-25 | 25/18.8 32/25 | 160 | 2,27 | 27 | 0,5 |
| MQ16040C32E | 2 x 40 x 3.7 | 32-32 | 2 x 32/25 | 160 | 2,60 | 15 | 0,6 |
(1) Použiteľné praktické hodnoty bez rizika deformácie alebo poškodenia potrubia
