ULTRAMIX Thermostatisch mengventiel voor collectief gebruik (debiet tot 400l/min)
Beschrijving
Thermostatisch mengventiel met dubbele regeling. De dosering werkend volgens het principe van een servomotor. De dosering van het water wordt verkregen door twee onafhankelijke kleppen – één voor het warm water, de andere voor het koud water – die zoals twee hydraulische relais werken. Die twee kleppen worden door een bimetaal gestuurd die de temperatuur van het uitgaande water controleert en waarvan de positie ook regelbaar is met de handgreep op de thermostaat. Dit werkingsprincipe biedt verschillende voordelen.
- Geen enkel beweegbaar metalen onderdeel dat schuurt, wat een uitstekende weerstand tegen kalkaanslag en een opmerkelijke levensduur waarborgt.
- Dankzij het principe van de werking van de relais, uitstekende regeling bij zowel zeer klein als bij groot debiet (hetgeen niet het geval is bij de meest gangbare oplossingen op de markt).
- Voordeel van het laagste debiet van de markt: het gebruik van slechts één douche volstaat om het thermostatisch mengventiel goed te laten werken, dit onafhankelijk van de diameter van het mengventiel.
- Thermostatisch regelmechanisme: het regelmechanisme wordt ingebouwd in het deksel van het mengventiel.
- Ingebouwde keerkleppen met uitstekende hydraulische karakteristieken dankzij de vormgeving van de afsluitkegel.
- Filters worden vastgeklikt op een dichting. Perfecte toegang, eenvoudig zonder werktuigen te demonteren en te reinigen.
- Volledige uitwisselbaarheid: de patronen van het actueel Ultramix assortiment zijn te gebruiken op de oudere modellen.
- Onderbrekingsveiligheid tegen brandwonden: wanneer de koudwatertoevoer onderbroken zou worden, dan sluit het mengventiel de uitgang met gemengd water onmiddellijk af.
- ULTRAMIX® heeft een garantie van 10 jaar.

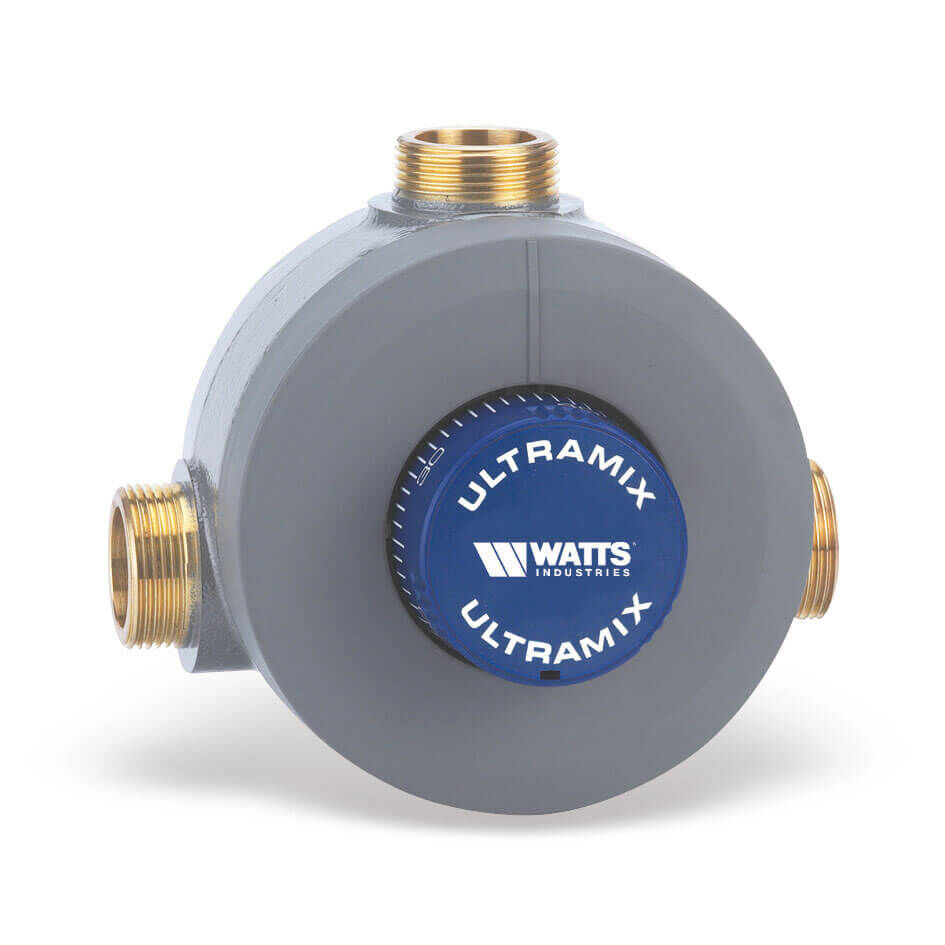

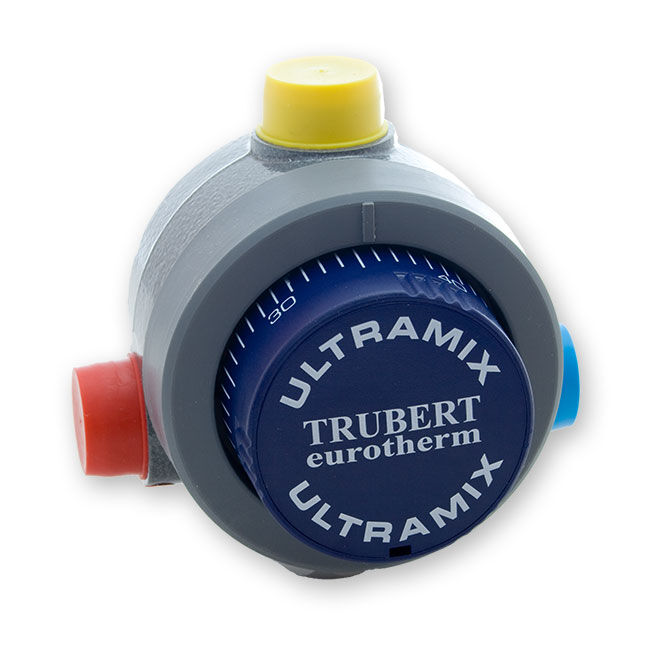

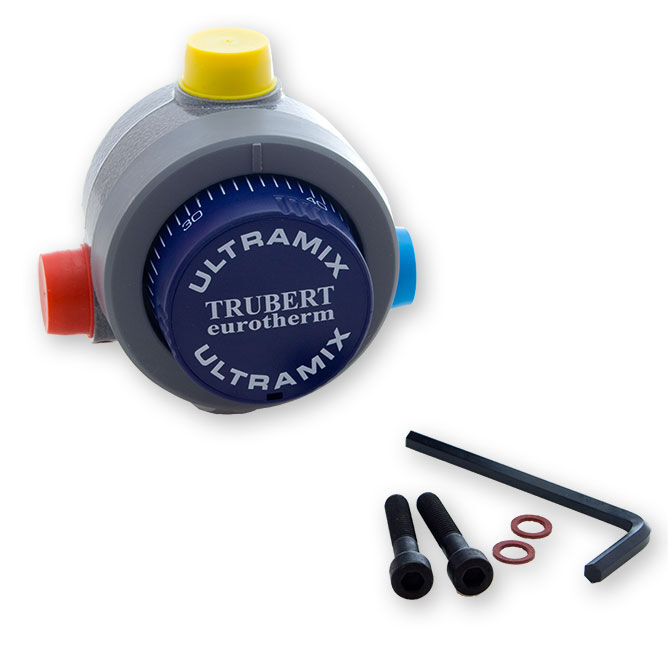

Handgreep met geïntegreerd slot. Beschermkap aan de voorzijde (grijs PVC). Blauwe gegradueerde draaiknop. Standaard regelbereik: 10/50 ° C. Regelbereik van 30/70 ° C op aanvraag en zonder extra kosten.TX91, TX92, TX93, TX94, TX95 en TX96 (alle modellen) zijn voorzien van 1 gemengde uitgang bovenaan.TX91 en TX92: 1 uitgang onderaan, afgesloten. TX93, TX94, TX95 en TX96 met aftapplug. Warm water zijde links en koud water zijde rechts; omgekeerde ingangen op aanvraag.
De unit kan worden gevoed door elk warmwatersysteem, zelfs door onmiddellijke productie; voor zover de generator in staat blijft te produceren bij zeer lage stromingen van het warm water.
- Max. werkdruk : 10 bar.
- Minimale werkdruk: 1 bar.
- Aanbevolen werkdruk: 2-4 bar.
- Maximale watertemperatuur 85 °C.
- Minimaal verschil tussen ingangstemperaturen: 5 °C.
- Maximaal drukverschil: 1,5 bar.
- Debiet: 56 - 400 l/min.
- Keuren: Belgaqua, NF.
Eigenschappen
Artikelnummer
Regelbereik: 10 - 50 °C:
| Artikelnummer | Type | Debiet | Aansluiting | VE |
| TX91E | ULTRAMIX Epoxy | 5 - 56 l/min | 3/4" MMM | 1 |
| TX91C | ULTRAMIX Chrome | 5 - 56 l/min | 3/4" MMM | 1 |
| TX92E | ULTRAMIX Epoxy | 5 - 80 l/min | 3/4" MMM | 1 |
| TX92C | ULTRAMIX Chrome | 5 - 80 l/min | 3/4" MMM | 1 |
| TX93E | ULTRAMIX Epoxy | 5 - 120 l/min | 1" MMM | 1 |
| TX93C | ULTRAMIX Chrome | 5 - 120 l/min | 1" MMM | 1 |
| TX94E | ULTRAMIX Epoxy | 5 - 175 l/min | 1 1/4" MMM | 1 |
| TX94C | ULTRAMIX Chrome | 5 - 175 l/min | 1 1/4" MMM | 1 |
| TX95E | ULTRAMIX Epoxy | 8 - 260 l/min | 1 1/2" MMM | 1 |
| TX95C | ULTRAMIX Chrome | 8 - 260 l/min | 1 1/2" MMM | 1 |
| TX96E | ULTRAMIX Epoxy | 8 - 400 l/min | 2" MMM | 1 |
| TX96C | ULTRAMIX Chrome | 8 - 400 l/min | 2" MMM | 1 |
Regelbereik: 30 - 70 °C:
| Artikelnummer | Type | Debiet | Aansluiting | VE |
| TX91E3070 | ULTRAMIX Epoxy | 5 - 56 l/min | 3/4" MMM | 1 |
| TX91C3070 | ULTRAMIX Chrome | 5 - 56 l/min | 3/4" MMM | 1 |
| TX92E3070 | ULTRAMIX Epoxy | 5 - 80 l/min | 3/4" MMM | 1 |
| TX92C3070 | ULTRAMIX Chrome | 5 - 80 l/min | 3/4" MMM | 1 |
| TX93E3070 | ULTRAMIX Epoxy | 5 - 120 l/min | 1" MMM | 1 |
| TX93C3070 | ULTRAMIX Chrome | 5 - 120 l/min | 1" MMM | 1 |
| TX94E3070 | ULTRAMIX Epoxy | 5 - 175 l/min | 1 1/4" MMM | 1 |
| TX94C3070 | ULTRAMIX Chrome | 5 - 175 l/min | 1 1/4" MMM | 1 |
| TX95E3070 | ULTRAMIX Epoxy | 8 - 260 l/min | 1 1/2" MMM | 1 |
| TX95C3070 | ULTRAMIX Chrome | 8 - 260 l/min | 1 1/2" MMM | 1 |
| TX96E3070 | ULTRAMIX Epoxy | 8 - 400 l/min | 2" MMM | 1 |
| TX96C3070 | ULTRAMIX Chrome | 8 - 400 l/min | 2" MMM | 1 |
